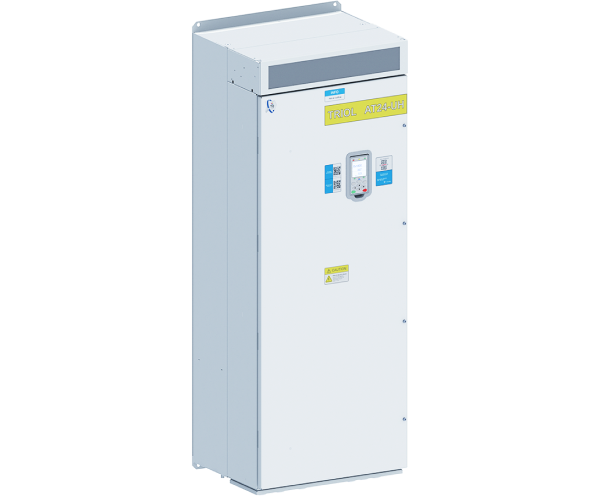

TRIOL AT24 line UH

ضع طلبية
vfd, variable frequency drive, vfd drive, industrial automation, automation companies, low voltage

فوائد مميزة

لتطويق

IP55

-40 ºC…+50 ºC

درجة حرارة التشغيل

محطة رسومية قابلة للنزع

التشغيل بدون محطة تحكم

مدمج

مدخل الفيوزات ووصلة الـ

نوع التحكم

مستشعر الاتجاه (الحلقة المغلقة) والتحكم بدون مستشعر (الحلقة المفتوحة)

التشفير

أنواع مختلفة من التشفير المدعوم 3

معلمات المحرك

الضبط التلقائي لمعلمات المحرك مع دوران المحرك وبدونه

تعدد المهام

التحكم في مجموعة المحركات

محطة التحكم عن بعد

الرسوم البيانية العابرة

وحدات الماكرو

بدء سريع والقدرة على تبادل الإعدادات بين

ظام التحكم

مجموعة واسعة من وحدات قابلة للتوسيع لنظام التحكم

عن المنتج

تطويق عالي الحماية

خط تريول AT24 line UH ذو التردد المتغير هو حل عالمي لظروف العمل القاسية، و خط تريول AT24 VFD line UH مصمم في تطويق حماية عالية مع قناة تبريد منفصلة لتدفق الهواء. وتتراوح درجات حرارة التشغيل بين -40 درجة مئوية و +50 درجة مئوية (-40… +122 درجة فهرنهايت) ويسمح باستخدام خط تريول A AT24 VFD line UH للتركيب الخارجي.

نطاق واسع من التنفيذ

خط تريول AT24 VFD line UH مزود مبدئيا بمحطة رسومية متحركة لاسلكية مزودة بإمدادات الحث. ومن الممكن السيطرة على العديد من مركبات VFD. وتم تصيمم خط AT24 VFD line UH للتحكم في المضخات، وأنظمة التكييف، والعوادم، والمكابس، والناقلات، والكسارات، والخلاطات، والمطاحن. وتعمل الوحدات الإضافية المختلفة لنظام التحكم VFD على توسيع قدرات التحكم في العملية. ويعتبر إعداد AT24 UH والتحكم فيه أمرًا سهلاً بسبب استخدام: محول وايفاي مع معالج تريول خطوة بخطوة عبر الهاتف الذكي ، وبرنامج الخدمة تريول درايف للكمبيوتر الشخصي ، ومحطة التحكم عن بعد مع الرسوم البيانية العابرة

الخصائص

إدخال


 المخرجات التناظرية

Programmable 0…10 V / 0…5 mA / 4…20 mA

قابل للبرمجة 0 ... 10 فولت أو 0 ... 5 مللي أمبير أو 4 ... 20 مللي أمبير

لاتصالات

الواجهة الفيزيائية

2 سلك RS-485 لـــــModbus

بروتوكولات الاتصال

Modbus RTU

انتقال الاطار

115200 بت في الثانية بشكل افتراضي 1200-250000 بت في الثانية

تنسيق البيانات

8 بتات ، 1 بت توقف ، بدون تماثل

عدد العناوين

1…255 for Modbus

وصول

مستبعد

الحماية

حماية التوريد

خسارة المرحلة، خطأ تسلسل المرحلة

حماية المحرك

زيادة التيار

الحمل الزائد

الحمل الناقص

خسارة المرحلة

اختلال التوازن الحالي

تشفير الدائرة المفتوحة

 مقاومة المكابح للدائرة المفتوحة

VFDحماية

الحمل الزائد ، السخونة الزائدة ، الجهد المنخفض لوصلة DC ، الجهد الزائد لوصلة DC ، فشل مفتاح الطاقة

العزل

العزل الكهربائي بين دوائر الطاقة والمستخدم

مقاومة العزل

> 1 MQ

التكوين

فيوز خط الإدخال (خاصية gG)

Up to 55 kW: not available. From 75 kW: built-in

خنق – DC

Up to 11 kW: option, built-in. From 15 kW: built-in

IGBT- chopper الكبح

Up to 11 kW: built-in. From 15 kW: option, built-in

مرشح إدخال EMC (C2)

خيار/ مدمج

مغلفة PCB (3C3)

خيار

فيوزات سريعة (خاصية aR)

خيار، مدمج

المعدات الاختيارية

خنق خط الإدخال

خيار، خارجي، حسب الطلب

إدخال مرشح التوافقي السلبي

خيار، خارجي، حسب الطلب

مقاومات الكبح

خيار، خارجي، حسب الطلب

مرشح جيب زاوية الإخراج

خيار، خارجي، حسب الطلب

dV / dt مرشح الإخراج

خيار، خارجي، حسب الطلب

ظروف التشغيل

ظروف التشغيل

داخلي ، لا هواء كاوي ومتطاير ، لا غبار

درجة حرارة التشغيل

-40…+50 °C (-40…+122 F)

درجة حرارة التخزين

-50…+60 °C (-58…+140 F)

%   الرطوبة النسبية،

من 5 إلى 90 دون تكثيف

الارتفاع، م

حتى 1000 م - الطاقة المقدرة فوق 1000 م - مع انخفاض الطاقة

البناء

درجة حماية الإغلاق

IP55

مواد الحاوية

حديد

التبريد

دفع الهواء

@ 1 m, dB(A) مستوى الضوضاء،

<75

التركيب

تركيب الحائط

الصيانة

جانب واحد

مدخل الكابل

أسفل



Functions

  • تشغيل / إيقاف / عكس المحرك بمعدلات تسارع وتباطؤ محددة
  • سرعة المحرك والتحكم في عزم الدوران
  • الضبط التلقائي لمعلمات المحرك (بالدوران وبدون)
  • تحكم
  • 2- سلك التحكم
  • 3- سلك التحكم
  •  إعادة التشغيل التلقائي
  • وضع الامساك أثناء الطيران
  •  التحكم في مجموعة المحركات
  •  العملية حسب التقويم
  • عدادات الطاقة والكهرباء
  • التشفير المدعوم - تزايدي ، مطلق ، جيب / جيب التمام
  • تسارع تمرير الترددات الرنانة (3 نطاقات)
  •  تسجيل آخر 32 سببًا للفشل
