تريول TM01

تريول TM01

نظام قياس قاع البئر

أقصى دقة وحماية لعملية إنتاج النفط

تم تصميم أنظمة قياس قاع البئر تريولTM01 لتجميع ومعالجة وعرض ونقل ومراقبة المجموعة المطلوبة من مقاييس تيار المعدات المغمورة، ومقاييس قاع البئر وقيم المستشعر الخاصة بمعدات رأس البئر السطحية

موثوقية عملية السلامة والإنتاج

تسمح لك أنظمة القياس العميق تريول TM01 بحماية برنامج الاستقرار الإلكتروني وخط كابل الطاقة من السخونة الزائدة أو التلف الميكانيكي،وذلك لتقليل نسبة تعطل المعدات نتيجة السخونة الزائدة، وتعطل الإمداد؛ وتحسين تشغيل برنامج الاستقرار الإلكتروني، والمضخة الكهربائية الخطية القابلة للغمر، ومحرك الصمام منخفض السرعة من خلال الحفاظ على معدل الأداء الأمثل؛ و توفير اتصال عن بُعد مع المستخدم عبر قناة خلوية أو خط كابل؛ وتحسين موثوقية عملية السلامة والإنتاج.

التشغيل الناجح في بيئة تتسم بالعدوانية

نظرًا للخوارزميات الفعالة لحالة المستشعرات التي تطلب نظام إدارة تشغيل البيانات، يوفر نظام TM01 مراقبة مستمرة لحالة المعدات ويتيح لك اتخاذ قرارات في الوقت المناسب لتحسين مؤشرات أداء المعدات الخاضعة للرقابة.

ضع طلبية play_circle_outline Show video presentation
  • certif triol
    ISO 9001: 2015
  • certif triol
    2014/35/EU
    2014/30/EU

فوائد مميزة

المدخرات الاستثمارية

  • أكثر من عامين من التشغيل الثابت الطويل الأمد في درجات حرارة السوائل التي تصل إلى +125 درجة مئوية, +150 درجة مئوية, +175 درجة مئوية مع النموذج المثالي TM01 الذي يتناسب مع درجتك الخاصة بسعر مقبول
  • يمكن تنفيذ نظام قياس قاع البئر ثلاثي الفتحات TM01 في أنواع مختلفة من الحاويات وفقا للمعدات السطحية المتاحة والمخططة: في حاوية بروتوكول 20 للدمج في الخزانات أو في حاوية بروتوكول 56 كوحدة واحدة للمعدات المزودة بشاشة عرض وقنوات اتصال خاصة بها
  • هناك مجموعة متنوعة من تصميمات الأجزاء المغمورة اعتمادا على عدوانية السوائل, وبالتالي الحد من الاستثمارات, سواء في البيئات الأقل عدوانية أو الأكثر عدوانية
  • تقوم وحدات سطح تريول TM01 بإرسال الإشارات عبر إدخالات رقمية وتناظرية إضافية, وشبكة ايثرنت, وقناة اتصال RS482 / 232, مما يسمح بجمع ومعالجة البيانات من الآبار بشكل أرخص
  • دمج المعدات الإضافية مع الوحدة المغمورة السفلية بوزن التعليق يبلغ 500 كجم ، الأمر التذي يلغي الحاجة إلتىي يلغي الحاجة إلتىيامامامامامام
  • يسمح التشغيل الثابت باستخدام المحركات منخفضة التردد (من 5 هرتز) باستخدام تريرام تريرت
  • مقاومة قناة البيانات المغمورة للاضطرابات التي تصل إلى 1000 فولت, مما يسمح بتريول TM01 بالعمل مع المعدات السطحية أو المغمورة التي بها عيوب مؤقتة أو دائمة في دارة الطاقة.
  • يضمن الصمام الخانق الخارجي تريول توصيل معدات السطح بكبل الطاقة وتوفير اتصال ثابت مع الوحدة المغمورة حتى في حالة عدم وجود نقطة الصفر في محول سطح التدرج لأعلى, و يتم دمج الخانق بسهولة في علبة المحول أو يوجد بجوار المحول في تصميم حاوية بروتوكول 56 عالية الحماية The choke is easily integrated into transformer case or located next to the transformer in a highly protected IP56 enclosure design.
  • تسمح مجموعة واسعة من الحواف الناتئة بتنفيذ TM01 مع توفير أي محرك إيجابي في الصناعة ، و من دون استثارات.

توفير التكاليف أثناء التشغيل والتشغيل الجيد

  • موثوقية عالية للجزء المغمور من نظام القياس العميق TM01 بسبب استخدام الإلكترونيات المناسبة لنطاق درجة الحرارة, والاختيار الدقيق للمكونات, والاختبار خطوة بخطوة أثناء الإنتاج والاختبار الطويل الأجل عند الفحص النهائي, التي تقلل من تكلفة استبدال النظام أثناء تشغيل البئر.

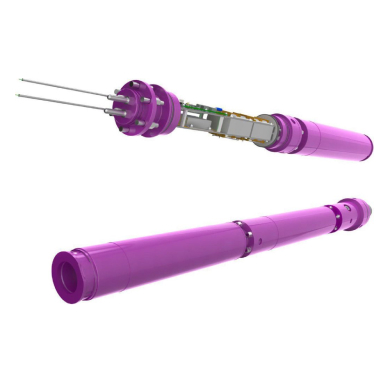

  •  تعد موثوقية النظام المتزايدة الناتجة عن دعم الوحدة المغمورة في طراز TM01-12 مفيدة للحمولة اللعالية وصامامامامامامامام
  • توفر الوثائق التشغيلية المريحة ومجموعات التركيب التي يتم التفكير فيها جيدا للآبار ودعم الخدمات عبر الإنترنت, اتصالا سريعا وخاليا من الأخطاء بين TM01 والبئر
  • تتيح معدات الاختبار المصممة خصيصًا (وحدات الاختبار) اختبار أداء TM01 والمعدات المغمدرة أثنالتبا ابا المم

زيادة الإنتاج من خلال الجودة والحلول في الوقت المناسب

يقلل قياس الضغط الدقيق عند مدخل المضخة من 0.05 ميجاباسكال (5.8 رطل لكلد بوصة مربعة) من عمولد السائلدلنو الممالامادال

يسمح قياس الضغط عند تفريغ المضخة من 0,05 ميجاباسكال (5,8 رطل لكل بوصة مربعة) ودرجة الحرارة مع خطأ مسموح به يبلغ ± 1 درجة مئوية للمعدات السطحية بتحسين تردد تشغيل المحرك وتيار تشغيله تلقائيا, مما يؤدي إلى زيادة الإنتاج إلى أقصى الحدود

  • تعمل السرعة العالية لتبادل البيانات بين الوحدات المغمورة ووحدات السطح, وقناة الاتصال المستقرة على ضمان التوفر الدائم للبيانات الدقيقة وفي الوقت المحدد لاتخاذ القرارات الضرورية من أجل زيادة إنتاج النفط إلى أقصى الحدود
  • يشمل بروتوكول لوحة الواجهة 56 على شاشة عرض ذات واجهة سهلة الاستخدام, مما يسمح للموظفين الميدانيين باتخاذ القرارات سريعا فيما يتعلق بتشغيل البئر نفسه والمعدات الخاضعة للتحكم, فضلا عن إدارة إعدادات الحماية, الأمر الذي يقلل من وقت تعطل المعدات
  • تثبيت مودم تريول في المعدات السطحية, يمكن المشغلين والفنيين من مراقبة حالة المعدات عن بعد, مما يسمح بتطوير الحلول الضرورية بسرعة, و يمكن تخزين البيانات التي يتم تلقيها من خلال المودم لضمان المعالجة والتنبؤ بسهولة تشغيل المعدات, وجمع الإحصاءات والتخطيط لتدابير التشخيص في المنشأة

زيادة فترة حياة المعدات المغمورة

يتيح القياس الدقيق لدرجة الحرارة المحيطة ولفائف برنامج الاستقرار الإلكتروني أو برنامج الاستقرار الإلكتروني بخطأ مسموح به قدره ± 1 درجة مئوية, وذلك لحماية المحركات والمضخات من السخونة الزائدة خلال فترة الخدمة بأكملها.

  • يمنع القياس الدقيق للاهتزاز في جميع نطاقات التشغيل على ثلاثة محاور "مراحيق"
  • قياس دقيق لمقاومة العزل من "محول النفط ثلاثي الأطوار للمضخات الكهربائية المغمورة - الكابلات المغمورة - نظام برنامج الاستقرار الإلكتروني" الذي يتراوح بين 10 و 10 آلاف كيلو أوم يسمح بتقييم مستوى العزل في النظام بأكمله, للحفاظ على تشغيل المحول والكابل والمحرك لأطول فترة ممكنة.

ضمان سلامة العاملين في موقع الآبار

  • يضمن قياس العزل المستمر, والطويل الأمد, والدقيق, والعالي السرعة في الغواصة, توفر المعلومات المتعلقة بظروف العمل الآمنة لموظفي الخدمة سواء في النظام أو في البئر نفسه.

الخيارات المتاحة

Triol product

الصمام الخانق عالي الجهد

تريول الصمام الخانق عالي الجهد هو عنصر فعال من نظام القياس العميق تريول TM01 الذي يلللالاناة اتصا المامامامامامامام القياس العميق تريول TM01 الذي يلللالاناة اتصا الميامامامامامامام القياس العميق تريول TM01 الذي يلللالايامانامامامامامامامامام القياس العميق تريول TM01 الذي يلللالاياة

يقوم تريول الصمام الخانق عالي الجهد - بإنشاء نقطة واي اصطناعية في محولات درجة الارتفاع حيث يتم توصيل لفائف الإخراج في دارة "مثلث", مما يضمن توصيل لوحة السطح بشكل مضمون بوحدات مغمورة, و يوفر المحث اتصالا مستقرا بين المعدات السطحية والغاطسة, ويقوم بترشيح ذروات تعديل التحكم في عرض الإشارة الكهربائية الخاصة بـ محرك السرعة المتغير

يتضمن الصمام الخانق ذو الجهد العالي المنصهرات المثبتة التي يوجد على كل منهما مرحلة لحماية معدات سطح TM01 من الحوادث التي يسببها خلل في المرحلة في دارة إمداد الطاقة في المعدات المغمورة

يمكن تركيب الخانق إما في محول رفع أو بالقرب من محول أو محرك السرعة المتغيرة في علبة الحاسب مع حاوو

اختبار الوحدة

وحدة الاختبار التشخيصي تريول هي عنصر لا يمكن تعويضه من مركب تريول TM01 الذي يصاحب دورة حياته بأكملها, اما وحدة الاختبار هي عبارة عن تكافل بين مجموعة كبيرة من الوظائف وإمكانية التنقل وسهولة التشغيل إلى جانب الموثوقية العالية في الظروف البيئية المختلفة

يضمن المركب التشخيصي TM01 نجاح تركيب نظام قياس قاع البئر على المعدات المغمورة وبدء تشغيله في البئر, بحيث توفر وحدة اختبار تريول أعلى مستوى من السلامة, وتشغيل خالي من المشاكل أثناء عمليات السحب والتشغيل والتركيب

تسمح وحدة اختبار تريول بتشخيص كل من الوحدات المغمورة والسطحية من نظام قياس قاع البئر TM01 - لتقبل وأثناء المغمورة

Measurement

القياس

Value

ااقيمة

Range

المدى

Resolution

الدقة

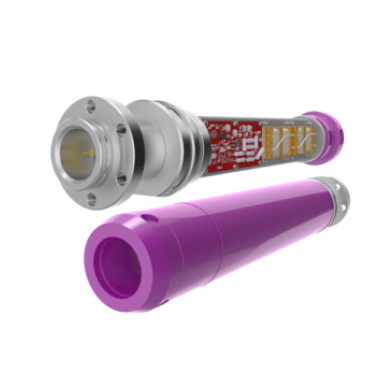

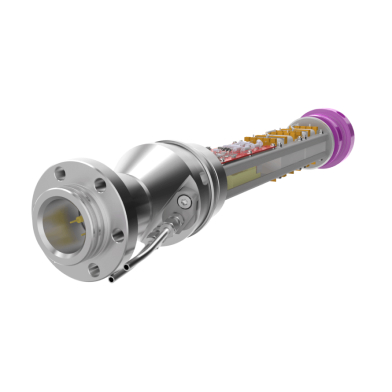

25

20

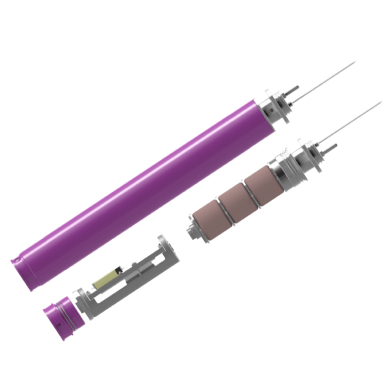

18

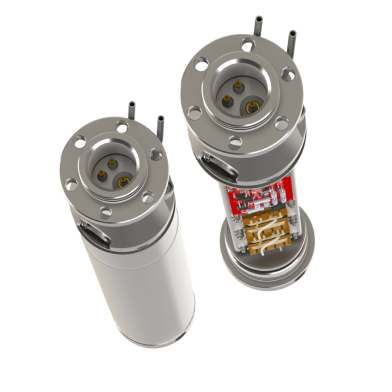

fifteen

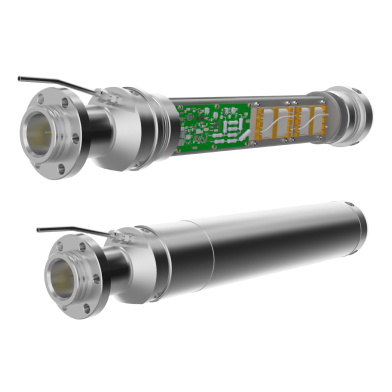

05

12

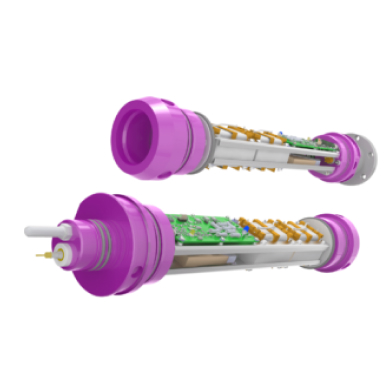

eleven

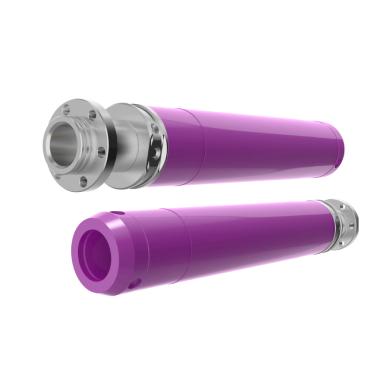

ten

Primary Parameters for essential pump and well surveillance and protection

المقاييس الرئيسية للمضخة الأساسية ومراقبة الآبار وحمايتها

Data rate of all parameters

معدل بيانات جميع

30s

20s

50s

30s

30s

35s

100s

20s

Pump intake pressure

ضغط سحب المضخة

Psi / MPa

5,800 / 0-40

0.1 / 0.001

Pump discharge pressure

ضغط تفريغ المضخة

Psi / MPa

5,800 / 0-40

0.1 / 0.001






Constant ambient temperature

درجة الحرارة المحيطة الثابتة

° C / ° F

0-125 / 32-257

0.01 / 0.1




Constant ambient temperature

درجة الحرارة المحيطة الثابتة

° C / ° F

0-150 / 32-302

0.01 / 0.1







Constant ambient temperature

درجة الحرارة المحيطة الثابتة

° C / ° F

0-175 / 32-347









Intake temperature up to 6 month totally

درجة حرارة مرتفعة تصل إلى ٦ اشهر كاملة

° C / ° F

0-150 / 32-302

0.01 / 0.1





Intake temperature up to 12 months totally

درجة حرارة مرتفعة تصل إلى ١٢ شهر كامل

° C / ° F

0-150 / 32-302

0.01 / 0.1








Discharge temperature

درجة حرارة التفريغ

° C / ° F

0-250 / 32-482

0.01 / 0.1







Motor oil / motor winding temperature

درجة حرارة لف المحرك / زيت المحرك

° C / ° F

0-200 / 250/32 392/482

0.01 / 0.1

Vibration - x, y, z axis

الاهتزاز ، المحور س ، ذ ، ض

G / m / s2

0-3 / 0-30

0.001 / 0.1

ESM supply frequency, from

تردد إمكانية البنية الإلكترونية للمواد من ،

Hz



35

35

35

35

35

35

five

35

Temperature accuracy

دقة درجة الحرارة

° C / ° F



1 / 1.8

1 / 1.8

2 / 3.6

2 / 3.6

2 / 3.6

2 / 3.6

2 / 3.6

2 / 3.6

Pressure accuracy

دقة الضغط

Psi / MPa



5.8 / 0.05

5.8 / 0.05

30 / 0.2

30 / 0.2

30 / 0.2

30 / 0.2

30 / 0.2

30 / 0.2

Vibration accuracy

دقة الاهتزاز

G / m / s2



0.09 / 0.9

0.09 / 0.9

0.15 / 1.5

0.15 / 1.5

0.15 / 1.5

0.15 / 1.5

0.15 / 1.5

0.15 / 1.5

Current leakage

تسرب التيار

mA

0-10

0.001

Insulation resistance

مقاومة العزل

10-10000

1

Current leakage accuracy

دقة تسرب التيار

mA

0-10

0.001

ten%

Insulation resistance accuracy

دقة مقاومة العزل

from 10 to 1000 kΩ - 5% / from 1000 to 10000 kΩ - 10%

Composition

التشكيل

Number of submersible units

عدد الوحدات




2

1

1

2

2

2

1

1

Surface unit IP20

(or IP56)

وحدة الواجهة رمز الحماية ٢٠ (أو رمز حماية ٥٦)




Triol Cooling power supply unit

وحدة إمداد طاقة تبريد تريول
