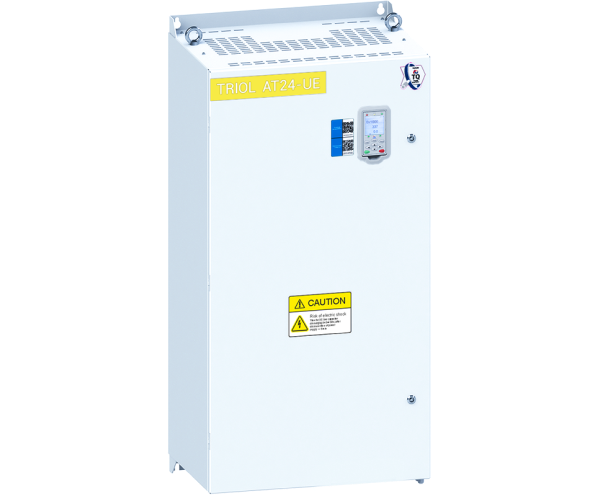

TRIOL AT24 line UE

ضع طلبية
vfd, variable frequency drive, vfd drive, industrial automation, automation companies, low voltage

فوائد مميزة

محطة رسومية قابلة للنزع

التشغيل بدون محطة تحكم

مدمج

مدخل الفيوزات ووصلة الـ

نظام التحكم

مستشعر الاتجاه (الحلقة المغلقة) والتحكم بدون مستشعر (الحلقة المفتوحة)

التشفير

أنواع مختلفة من التشفير المدعوم3

معلمات المحرك

الضبط التلقائي لمعلمات المحرك مع دوران المحرك وبدونه

معلمات المحرك

التحكم في مجموعة المحركات

محطة التحكم عن بعد

الرسوم البيانية العابرة

وحدات الماكرو

بدء سريع والقدرة على تبادل الإعدادات بين

نظام التحكم

مجموعة واسعة من وحدات قابلة للتوسيع لنظام التحكم

عن المنتج

عمر خدمة طويل

متغير تردد محرك AT24 خط UE هو محرك ترددات مستدام. والسمة المميزة لخط تريول AT24 VFD line UE هي استخدام مكثفات الأفلام في وصلة DC-LINK التي توفر خدمة طويلة وتبسط الصيانة. أما خط تريول AT24 VFD line UE فمجهز تجهيزا مبدئيا بمحطة رسومية متحركة لاسلكية مزودة بإمداد الحث. ومن الممكن السيطرة على العديد من مركبات VFD. وتم تصيمم خط تريول AT24 VFD line UE للتحكم في المضخات، وأنظمة التكييف، والعوادم، والمكابس، والناقلات، والكسارات، والخلاطات، والمطاحن. وتعمل الوحدات الإضافية المختلفة لنظام التحكم VFD على توسيع قدرات التحكم في العملية.

نطاق واسع من التنفيذ

يعد إعداد تريول AT24 VFD والتحكم فيه أمرًا سهلاً بسبب استخدام: محول وايفاي مع معالج تريول خطوة بخطوة عبر الهاتف الذكي ، وبرنامج الخدمة تريول درايف للكمبيوتر الشخصي ، ومحطة التحكم عن بعد مع الرسوم البيانية العابرة

الخصائص

إدخال


 جهد الإدخال، فولت

3х380 / 3х480/ 3×690 (-15 % …+10 %)

تردد الإدخال ، هرتز

50 / 60 (-5 %…+5 %)

إخراج

التيار الخارج، أمبير

102 … 800

تردد الإخراج ، هرتز

0.5…400

دقة التردد ، هرتز

0.1

وقت التسارع / التباطؤ ، ثانية

1 …4000

خصائص التيار الزائد

150٪ من القيمة المقدرة لمدة 60 ثانية

الكفاءة، ٪

>97

التحكم في المحرك

طرق التحكم

V / f (فولت لكل هرتز) (5 نقاط مرجعية) تحكم ناقل بدون مستشعر (حلقة مفتوحة) التحكم في ناقلات المستشعر (حلقة مغلقة)

تردد PWM ، كيلوهرتز

2…10

مدى السرعة

1: 100 في نظام الحلقة المفتوحة 1: 1000 في نظام الحلقة المغلقة

دقة السرعة (ثابت)

± 10٪ من الانزلاق الاسمي للمحرك في نظام الحلقة المفتوحة ± 0.1٪ من السرعة المقدرة في نظام الحلقة المغلقة

دقة عزم الدوران

± 10٪ في نظام الحلقة المفتوحة ± 5٪ في نظام الحلقة المغلقة

الكبح

حسب التردد

ديناميكي

أنواع التسارع / التباطؤ

منحنى س ، خطي (3 نقاط مرجعية)

واجهة المستخدم

المحطة

Removable graphic terminal with induction power

إنذار ضوئي

"جاهز"؛ "تشغيل"؛ "قناة التحكم" ، "الدوران"

أزرار الضغط

“Start”; “Stop”; “Fast access “

"بداية"؛ "الوقوف"؛ "وصول سريع"

Control signalsإشارات التحكم

توريد العملاء

10 V DC, up to 30 mA 24 V DC, up to 150 mA

عدد المدخلات المنفصلة

9

مدخلات منفصلة

1 ديسيلتر توقف الطوارئ 8 ديسيلتر قابل للبرمجة

نوع المدخلات المنفصلة

24 V

مدخل المستشعر

1 مستشعر PTC (التبديل بمقاومة 3 كيلو أوم / 1.8)

عدد مخرجات الترحيل

4

نوع إخراج الترحيل

250 V250 V, 3.5 A

عدد المدخلات التناظرية

2

المدخلات التناظرية

قابل للبرمجة 0 ... 10 فولت / 0 ... 5 مللي أمبير / 4 ... 20 مللي أمبير

عدد المخرجات التناظرية

1

المخرجات التناظرية

قابل للبرمجة 0 ... 10 فولت / 0 ... 5 مللي أمبير / 4 ... 20 مللي أمبير

الاتصالات

الواجهة الفيزيائية

2 سلك RS-485 لـــــModbus

بروتوكولات الاتصال

Modbus RTU

انتقال الاطار

115200 bps by default 1200 -250000 bps

تنسيق البيانات

8 بتات ، 1 بت توقف ، بدون تماثل

عدد العناوين

1…255 for Modbus

وصول

مستبعد

الحماية

حماية التوريد

خسارة المرحلة، خطأ تسلسل المرحلة

حماية المحرك

زيادة التيار

الحمل الزائد

الحمل الناقص

خسارة المرحلة

اختلال التوازن الحالي

تشفير الدائرة المفتوحة

مقاومة المكابح للدائرة المفتوححة

VFD protections

حماية VED

الحمل الزائد ، السخونة الزائدة ، الجهد المنخفض لوصلة DC ، الجهد الزائد لوصلة DC ، فشل مفتاح الطاقة

العزل

العزل الكهربائي بين دوائر الطاقة والمستخدم

مقاومة العزل

>1 MQ

التكوين

فيوزات الإدخال (خاصية gG)

مدمج

خنق – DC

 مدمج

IGBT- chopper الكبح

خيار، مدمج

مرشح إدخال EMC (C2)

خيار، مدمج

فيوز سريعة (خاصية aR)

خيار، مدمج

المعدات الاختيارية

 خنق خط الإدخال

خيار، في الخارج، حسب الطلب

إدخال مرشح التوافقي السلبي

خيار، في الخارج، حسب الطلب

مقاومات الكبح

خيار، في الخارج، حسب الطلب

مرشح جيب زاوية الإخراج

خيار، في الخارج، حسب الطلب

dV / dt مرشح الإخراج


خيار، في الخارج، حسب الطلب

البناء

التطويق

IP21

 مواد الحاوية

حديد

التبريد

Forced airدفع الهواء

@ 1 m, dB(A) مستوى الضوضاء،

<75

التركيب

تركيب الحائط

الصيانة

جانب واحد

مدخل الكابل

أسفل

 ظروف التشغيل

ظروف التشغيل

داخلي ، لا هواء كاوي ومتطاير ، لا غبار

درجة حرارة التشغيل

-10…+40 °C (-10…+104 F)

درجة حرارة التخزين

-40…+50 °C (-40…+122 F)

 %الرطوبة النسبية، %

من 5 إلى 90 دون تكثيف

 الارتفاع/ م

حتى 1000 م - الطاقة المقدرة فوق 1000 م - مع انخفاض الطاقة



الوظائف

  • تشغيل / إيقاف / عكس المحرك بمعدلات تسارع وتباطؤ محددة
  • سرعة المحرك والتحكم في عزم الدوران
  • الضبط التلقائي لمعلمات المحرك (بالدوران وبدون)
  • تحكم
  •  سلك التحكم
  • سلك التحكم
  • إعادة التشغيل التلقائي
  • وضع الامساك أثناء الطيران
  •  التحكم في مجموعة المحركات
  • العملية حسب التقويم
  •  عدادات الطاقة والكهرباء
  • التشفير المدعوم - تزايدي ، مطلق ، جيب / جيب التمام
  • تسارع تمرير الترددات الرنانة (3 نطاقات)
  • تسجيل آخر 32 سببًا للفشل
