AT24 UC تريول خط
ضع طلبيةفوائد مميزة
نوع التحكم
مستشعر الاتجاه (الحلقة المغلقة) والتحكم بدون مستشعر (الحلقة المفتوحة)
التشفير
3 أنواع مختلفة من التشفير المدعومة
معلمات المحرك
الضبط التلقائي لمعلمات المحرك مع دوران المحرك وبدونه
تعدد المهام
التحكم في مجموعة المحركات
محطة التحكم عن بعد
الرسوم البيانية العابرة
إعدادات سريعة
الإعدادات عبر الهاتف الذكي
عن المنتج
زيادة دقة التحكم

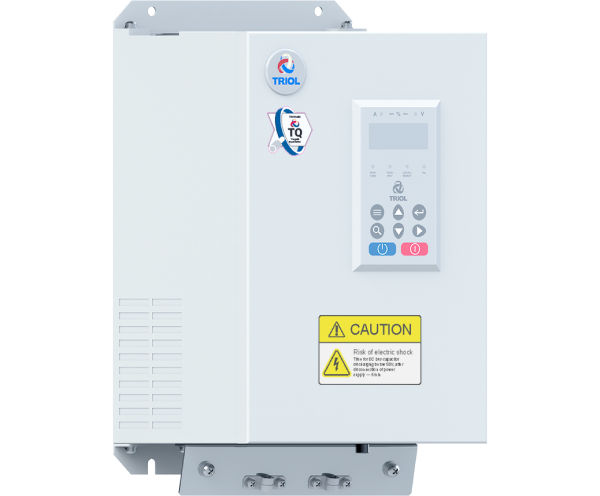

محرك التردد المتغير AT24 line UС هو محرك تردد ذكي لعمليات التشغيل مع قدرة عالية على التحميل الزائد. هناك كل مزايا تريول خوارزمية التحكم في المتجهات الفريدة المطبقة في تريول AT24 VFD line UC. يوفر توصيل ثلاثة أنواع مختلفة من أجهزة التشفير دقة تحكم متزايدة للعمل في نظام الحلقة المغلقة
خطوه سهله
يعد إعداد تريول AT24 VFD والتحكم فيه أمرًا سهلاً بسبب استخدام: محول وايفاي مع معالج تريول خطوة بخطوة عبر الهاتف الذكي ، وبرنامج الخدمة تريول درايف للكمبيوتر الشخصي ، ومحطة التحكم عن بعد مع الرسوم البيانية العابرة
الخصائص
إدخال |
|
جهد الإدخال ،ف |
3х380 / 3х480/ 3×690 (-15 % …+10 %) |
تردد الإدخال ، هرتز |
50 / 60 (-5 %…+5 %) |
الإنتاج |
|
تيار الإخراج ، أ |
6.4 … 110 |
تردد الإخراج ، هرتز |
0.5…400 |
دقة التردد ، هرتز |
0.1 |
وقت التسارع / التباطؤ ، ثانية |
1 …4000 |
خصائص التيار الزائد |
150% من القيمة المقدرة لمدة 60 ثانية |
كفاءة، ٪ |
>97 |
التحكم في المحرك |
|
طرق التحكم |
V/f (volts-per-hertz) (5 reference point) sensorless vector control (open-loop) sensor vector control (close-loop) |
، كيلوهرتز PWM تردد |
2…10 |
مدى السرعة |
1: 100 في نظام الحلقة المفتوحة 1: 1000 في نظام الحلقة المغلقة |
دقة السرعة (ثابت) |
± 10٪ من الانزلاق الاسمي للمحرك في نظام الحلقة المفتوحة ± 0.1٪ من السرعة المقدرة في نظام الحلقة المغلقة |
دقة عزم الدوران |
± 10٪ في نظام الحلقة المفتوحة ± 5٪ في نظام الحلقة المغلقة |
الكبح |
حسب التردد ديناميكي |
أنواع التسارع / التباطؤ |
منحنى س، طي (3 نقاط مرجعية) |
واجهه المستخدم |
|
المحطة |
سبعة أجزاء متكاملة |
إنذار ضوئي |
"جاهز"؛ "تشغيل"؛ "قناة التحكم" ، "الدوران" |
أزرار الضغط |
"بداية"؛ "الوقوف"؛ "وصول سريع" |
إشارات التحكم |
|
توريد العملاء |
10 V DC, up to 30 mA 24 V DC, up to 150 mA |
عدد المدخلات المنفصلة |
8 |
مدخلات منفصلة |
قابل للبرمجة |
نوع المدخلات المنفصلة |
24 V |
مخرجات الترحيل |
4 |
نوع إخراج الترحيل |
250 V, 1 A |
خرج منفصل |
2 open collector |
دد المدخلات التناظرية |
2 |
المدخلات التناظرية |
Programmable 0…10 V / 0…5 mA / 4…20 mA |
عدد المخرجات التناظرية |
2 |
المخرجات التناظرية |
Programmable 0…10 V / 0…5 mA / 4…20 mA |
الاتصالات |
|
الواجهة الفيزيائية |
2 wire RS-485 for Modbus
|
بروتوكولات الاتصال |
Modbus RTU |
انتقال الإطار |
115200 بت في الثانية بشكل افتراضي 1200-250000 بت في الثانية |
تنسيق البيانات |
8 بتات ، 1 بت توقف ، بدون تماثل |
عدد العناوين |
1…255 for Modbus |
وصول |
مستعبد |
الحماية |
|
حماية التوريد |
خسارة المرحلة، خطأ تسلسل المرحلة |
حماية المحرك |
زيادة التيار
الحمل الزائد الحمل الناقص خسارة المرحلة اختلال التوازن الحالي تشفير الدائرة المفتوحة
|
VFD حماية |
الحمل الزائد ، السخونة الزائدة ، الجهد المنخفض لوصلة DC ، الجهد الزائد لوصلة DC ، فشل مفتاح الطاقة |
العزل |
العزل الكهربائي بين دوائر الطاقة والمستخدم |
مقاومة العزل |
>1 MQ |
التكوين |
|
IGBT- chopper الكبح |
حتى 15 كيلو واط: مدمج من 18 كيلو واط: خيار، مدمج |
Wi-Fi محول |
خيار، مدمج |
المعدات الاختيارية |
|
خنق خط الإدخال |
خيار، خارجي، حسب الطلب |
إدخال مرشح التوافقي السلبي |
خيار، خارجي، حسب الطلب |
مقاومات الكبح |
خيار، خارجي، حسب الطلب |
مرشح جيب زاوية الإخراج |
خيار، خارجي، حسب الطلب |
dV / dt مرشح الإخراج |
خيار، خارجي، حسب الطلب |
البناء |
|
درجة الحماية الإغلاق |
IP21 |
مواد الحاوية |
حتى 7.5 كيلو واط: بلاستيك من 11 كيلو واط: فولاذ |
التبريد |
Forced air دفع الهواء |
@ 1 m, dB(A) مستوى الضوضاء، |
<75 |
التركيب |
تركيب الحائط |
الصيانة |
جانب واحد |
مدخل الكابل |
اسفل |
ظروف التشغيل |
|
ظروف التشغيل |
داخلي ، لا هواء كاوي ومتطاير ، لا غبار |
درجة حرارة التشغيل |
-10…+40 °C (-10…+104 F) |
درجة حرارة التخزين |
-40…+50 °C (-40…+122 F) |
% الرطوبة النسبية، |
من 5 إلى 90 دون تكثيف |
الارتفاع، م |
حتى 1000 م - الطاقة المقدرة فوق 1000 م - مع انخفاض الطاقة |
المهام
- تشغيل / إيقاف / عكس المحرك بمعدلات تسارع وتباطؤ محددة
- الضبط التلقائي لمعلمات المحرك (بالدوران وبدون)
- PID تحكم
- 2- سلك التحكم
- 3- سلك التحكم
- إعادة التشغيل التلقائي
- وضع "الامساك أثناء الطيران"
- التحكم في مجموعة المحركات
- لعملية حسب التقويم
- التشفير المدعوم - تزايدي ، مطلق ، جيب / جيب التمام
- تسارع تمرير الترددات الرنانة (3 نطاقات)
- تسجيل آخر 32 سببًا للفشل
