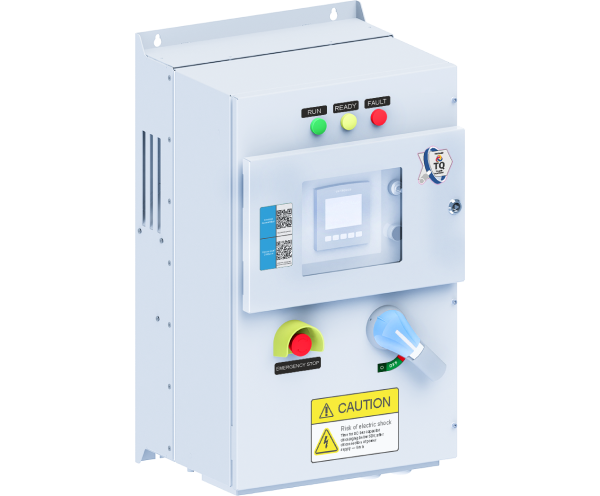

TRIOL AT24 line SR
ضع طلبيةفوائد مميزة
-40 ºC…+50 ºC
درجة حرارة التشغيل
IP55 (NEMA3R) / NEMA4/IP65
التطويق
محطة رسومية قابلة للنزع
التشغيل بدون محطة تحكم
مدمج
قاطع دارة الإدخال
محطة التحكم عن بعد
الرسوم البيانية العابرة
عن المنتج
حل عالي التقنية مصمم خصيصا لهذا الغرض
تم تصميم خط Triol AT24 ذو الدفع المتغير SR خصيصًا للمهام التكنولوجية العالية للتحكم في مضخات قضيب الامتصاص (SRP) بمحركات الحث. تنفيذ خط Triol AT24 VFD SR وليس هناك حاجة لاستخدام مستشعر حمل قضيب ، وذلك بفضل خوارزميات Triol الخاصة ، والتي تسمح بالحصول على ديناموجرامات مع خطأ قياس أقل من 2٪.
تحسين معدل التدفق التلقائي
وليست هناك حاجة إلى استخدام مقاومات الكبح بسبب دفع التكيف التلقائي مع سرعة ضخ القضيب. ويتيح نظام التحكم في موازنة الطاحونة ونظام التشخيص الميكانيكي للجزء منها حالة نظام الرصد والقيام بأعمال الصيانة في الوقت المناسب. فالاستخدام الأمثل لمعدل التدفق التلقائي يجعل من السهل الحفاظ على المعدل عند المستوى الأمثل عن طريق التحكم في ديناميات البئر. ومن الممكن الوصول بالعملية إلى المستوى الأمثل بفضل محفوظات الديناموجرام. والبيانات المحفوظة متاحة على مر السنين كلما احتجتها.
المراقبة والتحكم عن بعد
ويضمن التشغيل الآمن لخط التريول AT24 VFD SR عن طريق منع بدء المضخة وتغيير إعدادات مفاتيح النظام دون إذن، فضلا عن التنبيهات الضوئية والصوتية للموظفين قبل بدء العملية. كما أن الرصد والتحكم عن بعد بواسطة مودم GSM-MoDEM المتوافق مع أي تطبيق يجعل من السهل والمناسب لموظفي الصيانة. ومن الممكن التحكم في المحرك بواسطة اتصالات الأقمار الصناعية أيضا.
الخصائص
إدخال |
|
جهد الإدخال، فولت |
3х380 / 3х480/ 3×690 (-15 % …+10 %) |
تردد الإدخال ، هرتز |
50 / 60 (-5 %…+5 %) |
إخراج |
|
التيار الخارج، أمبير |
8.8 … 150 |
تردد الإخراج ، هرتز |
0.5…400 |
دقة التردد ، هرتز |
0.1 |
وقت التسارع / التباطؤ ، ثانية |
1 …4000 |
خصائص التيار الزائد |
150% من القيمة المقدرة لمدة 60 ثانية |
الكفاءة، ٪ |
>97 |
التحكم في المحرك |
|
طرق التحكم |
V / f (فولت لكل هرتز) (5 نقاط مرجعية) تحكم ناقل بدون مستشعر (حلقة مفتوحة) التحكم في ناقلات المستشعر (حلقة مغلقة) |
، كيلوهرتز PWM تردد |
2…10 |
مدي السرعة |
1: 100 في نظام الحلقة المفتوحة 1: 1000 في نظام الحلقة المغلقة |
دقة السرعة (ثابت) |
± 10٪ من الانزلاق الاسمي للمحرك في نظام الحلقة المفتوحة ± 0.1٪ من السرعة المقدرة في نظام الحلقة المغلقة |
دقة عزم الدوران |
± 10٪ في نظام الحلقة المفتوحة ± 5٪ في نظام الحلقة المغلقة |
الكبح |
حسب التردد ديناميكي |
أنواع التسارع / التباطؤ |
منحنى س، خطي (3 نقاط مرجعية) |
واجهة المستخدم |
|
المحطة |
خيارات: محطة رسومية قابلة للنزع مع طاقة حثية / وحدة تحكم SRP مع شاشة تعمل باللمس مقاس 3.5 أو 7 بوصة |
إنذار ضوئي |
"جاهز"؛ "تشغيل"؛" خطأ "،" قناة التحكم " |
أزرار الضغط |
"بدء"؛ "قف"؛ "البرنامج" ، مفاتيح التنقل |
إشارات التحكم |
|
توريد العملاء |
10 V DC, up to 30 mA 24 V DC, up to 150 mA |
عدد المدخلات المنفصلة |
8 |
مدخلات منفصلة |
قابل للبرمجة |
نوع المدخلات المنفصلة |
24 V |
عدد مخرجات الترحيل |
4 |
نوع مخرجات الترحيل |
250 V, 1 A |
عدد المدخلات التناظرية |
2, |
المدخلات التناظرية |
قابل للبرمجة 0... 10 V / 0... 5 م أ / 4... 20 م أ |
عدد المخرجات التناظرية |
1 |
المخرجات التناظرية |
قابل للبرمجة 0... 10 V / 0... 5 م أ / 4... 20 م أ |
الاتصالات |
|
الواجهة الفيزيائية |
2 سلك RS-485 لـــــModbus |
بروتوكولات الاتصال |
Modbus RTU |
انتقال الاطار |
115200 بت في الثانية بشكل افتراضي 1200-250000 بت في الثانية |
تنسيق البيانات |
8 بتات ، 1 بت توقف ، بدون تماثل |
عدد العناوين |
1…255 for Modbus |
وصول |
مستبعد |
الحماية |
|
حماية التوريد |
خسارة المرحلة، خطأ تسلسل المرحلة |
حماية المحرك |
زيادة التيار الحمل الزائد الحمل الناقص خسارة المرحلة اختلال التوازن الحالي تشفير الدائرة المفتوحة مقاومة المكابح للدائرة المفتوحة |
VFD protections |
Overload, Overheating, DC-link undervoltage, DC-link overvoltage, Power switch failure |
Protections provided SRP controller |
Gearbox torque limit
Limiting the effects of gas Limiting the minimum load on the bar Limit the maximum load on the bar Restriction of the minimum and maximum filling of the pump |
العزل |
العزل الكهربائي بين دوائر الطاقة والمستخدم |
مقاومة العزل |
>1 MQ |
التكوين |
|
قاطع الدائرة |
مدمج |
دي سي لينك |
Up to 11 kW: option, built-in From 15 kW: built-in |
IGBT- chopper الكبح |
Up to 11 kW: built-in From 15 kW: option, built-in |
مرشح إدخال EMC (C2) |
خيار، مدمج |
راوتر لاسلكي GSM / GPRS |
خيار، مدمج |
المعدات الاختيارية |
|
إدخال مرشح التوافقي السلبي |
خيار، خارجي |
مقاومات الكبح |
خيار، خارجي |
مرشح جيب زاوية الإخراج |
خيار، خارجي |
البناء |
|
التطويق |
IP55 |
مواد الحاوية |
حديد |
التبريد |
دفع الهواء |
@ 1 m, dB(A) مستوى الضوضاء، |
<75 |
التركيب |
تركيب الحائط |
الصيانة |
جانب واحد |
مدخل الكابل |
أسفل |
ظروف التشغيل |
|
ظروف التشغيل |
خارجي |
درجة حرارة التشغيل |
-40…+50 °C (-40…+122 F) |
درجة حرارة التخزين |
-50…+60 °C (-50…+140 F) |
% الرطوبة النسبية، |
من 5 إلى 90 دون تكثيف |
الارتفاع، م |
حتى 1000 م - الطاقة المقدرة فوق 1000 م - مع انخفاض الطاقة |
