TRIOL AT24 line RT
ضع طلبيةفوائد مميزة
-20 ºC…+50 ºC
درجة حرارة التشغيل
IP55 (NEMA3R) / NEMA4/IP65
التطويق
محطة رسومية قابلة للنزع
SRP العرض التعريفي أو وحدة تحكم
مدمج
قاطع دارة الإدخال ، وصلة DC وكبح IGBT- chopper
محطة التحكم عن بعد
الرسوم البيانية العابرة
عن المنتج
حل حاوية كاملة لإنتاج الزيت

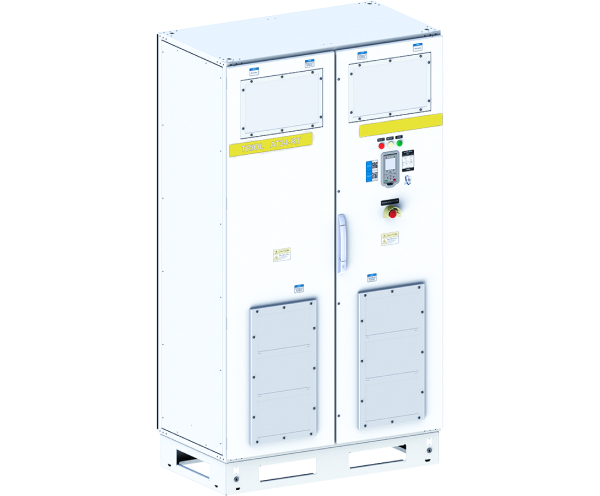

محرك التردد المتغير Triol AT24 line RT هو حل ممتاز لمضخات إنتاج الزيت الغاطس والسطحي (بما في ذلك SRP و PCP) مع غلاف معدني مع إمكانية تثبيت خيارات إضافية داخل الخزانة. Triol AT24 VFD line RT عبارة عن خزانة كاملة لوضع الوظائف الرئيسية والإضافية في مكان واحد وهو محرك عالمي يتحكم في كل من SRP و PCP ، بينما يستخدم أيضًا لأنواع أخرى من المعدات الصناعية ، مثل أنظمة التكييف والمراوح ، ضواغط ، إلخ.
PCP خوارزمية خاصة لـ
ويتطابق خط تريول AT24 VFD line RT مع خط رادار التروبينية من طراز VFD في وظيفتهما، ولكن خط رادار التروبينية أكثر تنوعاً بسبب خوارزمية خاصة للفينول الخماسي الكلور: تنفيذ خوارزمية الحماية الحركية التي تسمح بأن يبقى محرك الدفع في حالة تشغيل خلال فترة قصيرة (تصل إلى 0.5 ثانية) من انقطاع التيار الكهربائي وطريقة "التقط على متن الطيران" لمحرك الحث مع مخرجات دوران التوربينات
نسختين متعددة الاستخدامات
من الممكن تثبيت مرشحات الإدخال والإخراج اختياريًا داخل خزانة RT بخط Triol AT24 VFD. يتوفر Triol AT24 VFD line RT في نسختين: مع محطة رسومية للتحكم اللاسلكي قابلة للإزالة مع مزود الحث أو مع وحدة تحكم ذكية للبئر مع شاشة تعمل باللمس مقاس 3 بوصات (اختياري - شاشة تعمل باللمس مقاس 7 بوصات).
الخصائص
إدخال |
|
جهد الإدخال، فولت |
3х380 / 3х480/ 3×690 (-15 % …+10 %) |
تردد الإدخال ، هرتز |
50 / 60 (-5 %…+5 %) |
إخراج |
|
التيار الخارج، أمبير |
24 … 400 |
تردد الإخراج ، هرتز |
0.5…400 |
دقة التردد ، هرتز |
0.1 |
وقت التسارع / التباطؤ ، ثانية |
1 …4000 |
خصائص التيار الزائد |
150% من القيمة المقدرة لمدة 60 ثانية |
الكفاءة، ٪ |
>97 |
التحكم في المحرك |
|
طرق التحكم |
V / f (فولت لكل هرتز) (5 نقاط مرجعية) تحكم ناقل بدون مستشعر (حلقة مفتوحة) التحكم في ناقلات المستشعر (حلقة مغلقة) |
تردد PWM ، كيلوهرتز |
2…10 |
مدي السرعة |
1: 100 في نظام الحلقة المفتوحة 1: 1000 في نظام الحلقة المغلقة |
دقة السرعة (ثابت) |
± 10٪ من الانزلاق الاسمي للمحرك في نظام الحلقة المفتوحة ± 0.1٪ من السرعة المقدرة في نظام الحلقة المغلقة |
دقة عزم الدوران |
± 10٪ في نظام الحلقة المفتوحة ± 5٪ في نظام الحلقة المغلقة |
الكبح |
حسب التردد ديناميكي |
أنواع التسارع / التباطؤ |
منحنى س، خطي (3 نقاط مرجعية) |
واجهة المستخدم |
|
المحطة |
خيارات: طرف رسومية قابل للنزع مزود بقوة الحث / وحدة تحكم SRP مع شاشة تعمل باللمس مقاس 3.5 بوصة أو 7 بوصة |
إنذار ضوئي |
"جاهز"؛ "تشغيل"؛" خطأ "،" قناة التحكم " |
أزرار الضغط |
"بدء"؛ "قف"؛ "البرنامج" ، مفاتيح التنقل |
إشارات التحكم |
|
توريد العملاء |
10 V DC, up to 30 mA 24 V DC, up to 150 mA |
عدد المدخلات المنفصلة |
8 |
مدخلات منفصلة |
قابل للبرمجة |
نوع المدخلات المنفصلة |
24 V |
عدد مخرجات الترحيل |
4 |
نوع مخرجات الترحيل |
250 V, 1 A |
عدد المدخلات التناظرية |
2, open collector |
المدخلات التناظرية |
قابل للبرمجة 0 ... 10 فولت / 0 ... 5 مللي أمبير / 4 ... 20 مللي أمبير |
عدد المخرجات التناظرية |
1 |
المخرجات التناظرية |
قابل للبرمجة 0 ... 10 فولت / 0 ... 5 مللي أمبير / 4 ... 20 مللي أمبير |
لاتصالات |
|
الواجهة الفيزيائية |
2 سلك RS-485 لـــــModbus |
بروتوكولات الاتصال |
Modbus RTU |
انتقال الإطار |
115200 بت في الثانية بشكل افتراضي 1200-250000 بت في الثانية |
تنسيق البيانات |
8 بتات ، 1 بت توقف ، بدون تماثل |
عدد العناوين |
1…255 for Modbus |
امكانيه الوصول |
مستبعد |
الحماية |
|
حماية التوريد |
خسارة المرحلة، خطأ تسلسل المرحلة |
حماية المحرك |
زيادة التيار الحمل الزائد الحمل الناقص خسارة المرحلة اختلال التوازن الحالي تشفير الدائرة المفتوحة مقاومة المكابح للدائرة المفتوحة |
VFDحماية |
الحمل الزائد ، السخونة الزائدة ، الجهد المنخفض لوصلة DC ، الجهد الزائد لوصلة DC ، فشل مفتاح الطاقة |
SRP الحماية المقدمة من وحدة تحكم |
تحديد عزم الدوران في علبة التروس ؛ الحد من آثار الغاز ؛ الحد من الحمولة الدنيا على القضبان ؛ الحد من الحمولة القصوى على القضيب ؛ تقييد الملء الأدنى والأقصى للمضخة |
العزل |
العزل الكهربائي بين دوائر الطاقة والمستخدم |
مقاومة العزل |
>1 MQ |
التكوين |
|
قاطع دائرة |
مدمج |
دي سي لينك |
مدمج |
IGBT- chopperكبح |
مدمج |
مقاومات الكبح |
مدمج |
مرشح إدخال EMC (C2) |
خيار، مدمج |
إدخال مرشح التوافقي السلبي |
خيار، مدمج |
البناء |
|
التطويق |
IP54 (NEMA3R) |
مواد الحاوية |
حديد |
التبريد |
دفع الهواء |
@ 1 m, dB(A) مستوى الضوضاء، |
<75 |
التركيب |
تركيب الحائط |
الصيانة |
جانب واحد |
مدخل الكابل |
أسفل |
ظروف التشغيل |
|
ظروف التشغيل |
خارجي |
درجة حرارة التشغيل |
-20…+50 °C (-4…+122 F) |
درجة حرارة التخزين |
-40…+60 °C (-40…+140 F) |
% الرطوبة النسبية، |
من 5 إلى 90 دون تكثيف |
الارتفاع، م |
حتى 1000 م - الطاقة المقدرة فوق 1000 م - مع انخفاض الطاقة |
|
|
Functions
- تشغيل / إيقاف / عكس المحرك بمعدلات تسارع وتباطؤ محددة
- سرعة المحرك والتحكم في عزم الدوران
- الضبط التلقائي لمعلمات المحرك (بالدوران وبدون)
- PIDتحكم
- إعادة التشغيل التلقائي
- “وضع "الامساك أثناء الطيران"
- التخزين المؤقت الحركي
- التحكم في مجموعة المحركات
- العملية حسب التقويم
- عدادات الطاقة والكهرباء
- التشفير المدعوم - تزايدي ، مطلق ، جيب / جيب التمام
- تسارع تمرير الترددات الرنانة (3 نطاقات)
- تسجيل آخر 32 سببًا للفشل
