TRIOL AT24 line LE

ضع طلبية

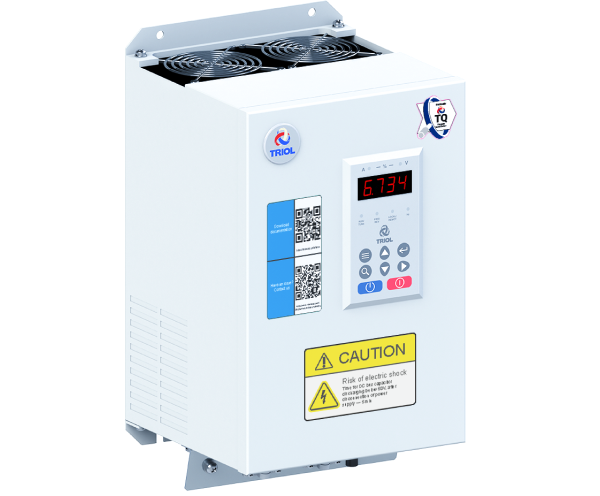

Triol AT24 LE

فوائد مميزة

نظام التحكم

مستشعر الاتجاه (الحلقة المغلقة) والتحكم بدون مستشعر (الحلقة المفتوحة)

التشفير

أنواع مختلفة من التشفير المدعوم 3

الخوارزميات الخاصة

تعويض الانزلاق وخوارزميات منع التراجع

معلمات المحرك

الضبط التلقائي سواء مع أو بدون دوران المحرك

محطة التحكم عن بعد

الرسوم البيانية العابرة

عن المنتج

عملية آمنة وموثوقة

محرك التردد المتغير AT24 line LE مصمم للتحكم في الروافع المتزامنة وغير المتزامنة والعتاد وبدون تروس. تم تصميم Triol AT24 VFD line LE خصيصًا لضمان التشغيل الآمن والموثوق لمعدات المصاعد وله وظائف متقدمة للمصاعد الحديثة. تسمح المدخلات والمخرجات القابلة للبرمجة بتكوين خط Triol AT24 VFD LE للعمل مع أي نوع من محركات التردد المتغير.

خوارزميات فريدة

إن Triol AT24 VFD line LE قادر على العمل مع ثلاثة أنواع من المشفرات (تزايدي ، مطلق ، جيب / جيب التمام) بدون استخدام وحدات إضافية. تم تنفيذ خوارزميات Triol الفريدة من أجهزة الاستشعار والتحكم في ناقل الحركة بدون أجهزة استشعار ، وخوارزميات وظائف الرفع المتخصصة ، وتعويض الانزلاق ، وخوارزميات منع التراجع في Triol AT24 VFD line LE

القياسات التلقائية

القياس التلقائي لمعلمات المحرك يجعل عملية ضبط خط Triol AT24 VFD LE سهلة ودقيقة. تصبح وظيفة قياس المعلمات دون الحاجة إلى دوران المحرك أمرًا لا غنى عنه عندما تكون عربة المصعد مثبتة بالفعل. يضمن التشغيل باستخدام UPS إمدادًا موثوقًا بالطاقة وتشغيل المصعد. يعد إعداد Triol AT24 VFD line LE والتحكم فيه أمرًا سهلاً بسبب استخدام: محول Wi-Fi مع معالج Triol خطوة بخطوة عبر الهاتف الذكي ، وبرنامج الخدمة Triol Drive للكمبيوتر الشخصي ، ومحطة التحكم عن بعد مع الرسوم البيانية العابرة

الخصائص

إدخال

جهد الإدخال، فولت

3х380 / 3х480/ 3×690 (-15 % …+10 %)

تردد الإدخال ، هرتز

50 / 60 (-5 %…+5 %)

إخراج

التيار الخارج، أمبير

11 … 74

تردد الإخراج ، هرتز

0.5…400

دقة التردد ، هرتز

0.1

وقت التسارع / التباطؤ ، ثانية

1 …4000

خصائص التيار الزائد

150% من القيمة المقدرة لمدة 60 ثانية

الكفاءة، ٪

>97

التحكم في المحرك

طرق التحكم

V / f (فولت لكل هرتز) (5 نقاط مرجعية) تحكم ناقل بدون مستشعر (حلقة مفتوحة) التحكم في ناقلات المستشعر (حلقة قريبة)

تردد PWM ، كيلوهرتز

2…10

مدي السرعة

100:1في نظام الحلقة المفتوحة 1: 1000 في نظام الحلقة المغلقة

دقة السرعة (ثابت)

± 10٪ من الانزلاق الاسمي للمحرك في نظام الحلقة المفتوحة ± 0.1٪ من السرعة المقدرة في نظام الحلقة المغلقة

عزم الدوران

± 10٪ في نظام الحلقة المفتوحة ± 5٪ في نظام الحلقة المغلقة

الكبح

حسب التردد

ديناميكي

أنواع التسارع / التباطؤ

منحنى س، خطي (3 نقاط مرجعية)

واجهة المستخدم

المحطة

سبعة أجزاء متكاملة

إنذار ضوئي

"جاهز"؛ "تشغيل"؛ "قناة التحكم" ، "الدوران"

أزرار الضغط

بداية"؛ "الوقوف"؛ "وصول سريع"

إشارات التحكم

توريد العملاء

10 V DC, up to 30 mA 24 V DC, up to 150 mA

عدد المدخلات المنفصلة

8

مدخلات منفصلة

قابل للبرمجة

نوع المدخلات المنفصلة

24 V

عدد مخرجات الترحيل

4

نوع مخرجات الترحيل

250 V, 1 A

مخرج منفصل

2 open collector

عدد المدخلات التناظرية

2

المدخلات التناظرية


قابل للبرمجة 0 ... 10 فولت / 0 ... 5 مللي أمبير / 4 ... 20 مللي أمبير

عدد المخرجات التناظرية

2

المخرجات التناظرية


قابل للبرمجة 0 ... 10 فولت / 0 ... 5 مللي أمبير / 4 ... 20 مللي أمبير

الاتصالات

الواجهة الفيزيائية

2 سلك RS-485 لـ Modbus

بروتوكولات الاتصال

Modbus RTU

انتقال الإطار

115200 بت في الثانية بشكل افتراضي 1200-250000 بت في الثانية

تنسيق البيانات

8 بتات ، 1 بت توقف ، بدون تماثل

عدد العناوين

1…255 for Modbus

 وصول

مستبعد

الحماية

حماية التوريد

خسارة المرحلة، خطأ تسلسل المرحلة

حماية المحرك

زيادة التيار

الحمل الزائد

الحمل الناقص

خسارة المرحلة

اختلال التوازن الحالي

تشفير الدائرة المفتوحة
مقاومة المكابح للدائرة المفتوحة

 حماية VFD

الحمل الزائد ، السخونة الزائدة ، الجهد المنخفض لوصلة DC ، الجهد الزائد لوصلة DC ، فشل مفتاح الطاقة

العزل

العزل الكهربائي بين دوائر الطاقة والمستخدم

مقومات العزل

>1 MQ

التكوين

IGBT- chopper الكبح

 مدمج

وحدة واي فاي

خيار، مدمج

المعدات الاختيارية

Remote control P24E

خيار، خارجي

مقاومات الكبح

خيار، خارجي

خنق خط الإدخال

خيار، خارجي

EMC (C2) مرشح إدخال

خيار، خارجي

dV / dt مرشح الإخراج

خيار، خارجي

البناء

التطويق

IP21

مواد الحاوية

Up to 7.5 kW: plastic From 11 kW: steel

التبريد

دفع الهواء

@ 1 m, dB(A) مستوى الضوضاء،

<75

التركيب

تركيب الحائط

الصيانة

جانب واحد

 مدخل الكابل

أسفل

ظروف التشغيل

ظروف التشغيل

داخلي ، لا هواء كاوي ومتطاير ، لا غبار

درجة حرارة التشغيل

-10…+40 °C (-10…+104 F)

درجة حرارة التخزين

-40…+50 °C (-40…+122 F)

%   الرطوبة النسبية،

من 5 إلى 90 دون تكثيف

مدخل الكابل

حتى 1000 م - الطاقة المقدرة فوق 1000 م - مع انخفاض الطاقة



الوظائف

  • تشغيل / إيقاف / عكس المحرك بمعدلات تسارع وتباطؤ محددة
  • سرعة المحرك والتحكم في عزم الدوران
    الضبط التلقائي لمعلمات المحرك (بالدوران وبدون)
  • 3- سلك التحكم
  • تعويض عزم بدء التشغيل (إدخال تناظري)
  • تعويض الانزلاق وخوارزميات منع التراجع
  • وظيفة
  •  تعويض الانزلاق
  • التحكم في إدخال المقاولين
  • السيطرة على ونش الفرامل
  •  سرعة محددة مسبقًا لإعدادات الحركة (للمدخلات الرقمية)15
  • إعادة التشغيل التلقائي
  •  التشفير المدعوم - تزايدي ، مطلق ، جيب / جيب التمام
  •  تسارع تمرير الترددات الرنانة (3 نطاقات)
  •  تسجيل آخر 32 سببًا للفشل
