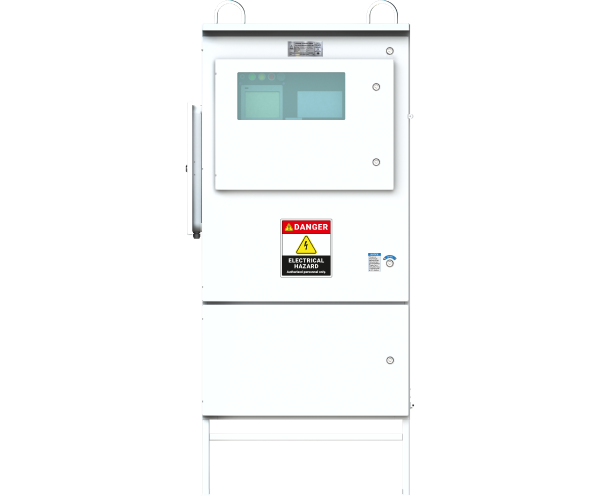

Triol AK06 Line RD

مزود الطاقة

• 3×380 ± 15% / 3×480 (-15% … + 10%)
• 50% انخفاض انتاج الطاقة باستمرار
• 65% تصل الى 500 مللي بالثانية(مع انخفاض في طاقة الانتاج)

 Hz تردد الادخال

50/60(-5%.+5%)

التيار الخارج المقدّر,أ

100 – 3000

خصائص التيار الزائد

120% منالقيمة المقدرة ل60 ثانية

 تغيير زيادة تردد المهمة

0,1 Hz

0.1 هيرتيز

الفعالية

96 %

فعالية مرشح السلبي

>98 %

مستوى التشوه الحالي في مستوى الإدخال

   >5% في نطاق التحميل من 25 الى 100% العملية في نطاق التحميل الممتد هو اختياري عند تحديده في الطلب

الصمام الخناق

مدمج

مرشح جيبي

مدمج

وحدة مكثف( انخفاض الجهد)

اختياري، خارجي

كبح ترانزستور

 اختياري، مدمج

كبح المقاوم

اختياري، خارجي

عداد الطاقة الكهربائية

اختياري، مدمج

جهاز توجيه  استراتيجي

اختياري، مدمج

التحكم في المحركات الكهربائية

مؤكد

التطبيق البرمجي لواجهة الانسان والآلة حول الحالة العملية

• وحدة تحكم أوميكا 03 بشاشة أحادية اللون مقاس 7 بوصات، وتحكم بضغطة زر
• وحدة تحكم اوميكا 07 ب ال سي دي مع شاشة 7 بوصات وتحكم بضغطة زر ( شاشة تعمل باللمس اختيارية)
• تكامل وحدة تحكم

Output frequency تردد الانتاج

1.5_80 هيرتيز، في وضع التحكم للمحرك

1.5_200 هيرتيز ، في وضع التحكم لمحرك المغناطيس الدائم

1.5_600 هيرتيز في وضع تحكم المغناطيس الدائم عالي السرعة

تردد  التحكم في عرض الاشارة الكهربائية

تصل الى 8 هيرتيز حسب نوع محرك التواتر المتغير

دقة صيانة السرعة(ثابت)

+/-10% من السرعة المقدرة في نظام الحلقة المفتوحة

Control type نوع التحكم

التحكم في المتجهات في نظام الحلقة المفتوحة من دون التغذية الراجعة للسرعة (ل محرك المغناطيس الدائم)

التحكم القياسي: بناء على مميزات الجهد/ع/ف التردد ( للمحركات الحثية

انذار ضوئي

“العمل، الانتظار ، التوقف

جهد تحكم المشغل

Option: اختيار

• 24 V, 300 mA

24 فولت، 300 مللي امبير

• 110/220 فولت، 10 امبير لتوصيل المستهلكين الخارجيين

Number of AI رقم الذكاء الاصطناعي

افتراضي 2، ملحق اختياري +8

نوع الذكاء الاصطناعي

قابل للبرمجة 4.20 مللي امبير، 0..5 مللي امبير،0.10 فولت( مرجع تردد/ ادخال تناظري متعدد الوظائف

رقم معيار المواصفات القياسية

افتراضي، ملحق اختياري +4 او اكثر 2

نوع من معيار المواصفات القياسية

فولت، مقاومة الادخال

4كيلو اوم

عدد الانتاجات التناظرية

الخيار، 4 او اكثر قابلة للبرمجة 4..20ميللي امبير، 0..5 ميللي امبير، 0..10 فوات

رقم تتابع المخرجات

Option, 8 الخيار

معدل التسارع والتباطؤ

• خطي،من 0.1 هرتز/ثانية
• وضع البرنامج مع وقت قابل للتعديل للوصول الى تردد معين

العزل

 عزل كلفاني بين الطاقة ودوائر المستخدم

مقاومة العزل

> 5 موهم

نوع الحماية

• حماية التيار الزائد
• درجة حرارة تبديل الطاقة (ترانزستور)
• أقصى وأدنى درجة. جهد في برنامج التيار المستمر

منفذ الاتصالات

مودباص

الواجهة المادية

• 2-سلك-485/232 لمودباص افتراضيا    RS
• ايثرنت(اختياري) للاتصال بنظام التحكم التلقائي

• سلك موباص للاتصال بنظام القياس العميق  RS- 458/232

انتقال الاطار

مودباص وحدة التحكم عن بعد

تصل الى 115200 نقطة اساسية

حماية السياج

نيما  3آر

مادة السياج

الكربون الصلب والفولاذ المقاوم للصدأ

درجة حرارة التشغيل

-20°С … +60°С (-60°С optional) -20 درجة مئوية.+ 60 درجة مئوية(-60 درجة مئوية اختياري)

الرطوية النسبية

100 %

نوع التبريد

مواجهة الهواء
