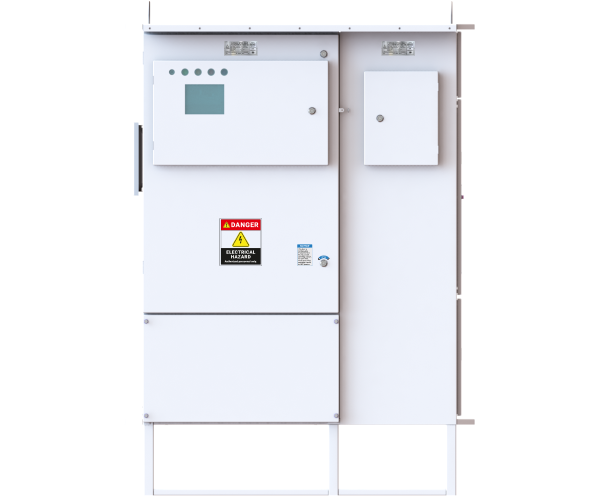

Triol AK06 Line LH

مزود الطاقة

• 3×380 ± 15% / 3×480 (-15% … + 10%)
• 50% باستمرار مع انخفاض انتاج الطاقة
• 65% تصل الى 500 مللي بالثانية(مع انخفاض في طاقة الانتاج)

تردد الادخال

50+1 و/أو 60 +1

التيار الخارج المقدّر ,أ

100 –2000

خصائص التيار الزائد

120% من القيمة المقدرة ل60 ثانية

تغيير زيادة تردد المهمة

0,1

الفعالية

96 %

فعالية المرشح السلبي

>98 %

مستوى التشوه الحالي في مستوى الإدخال

  >5% في نطاق التحميل من 25 الى 100% العملية في نطاق التحميل الممتد هو اختياري عند تحديده في الطلب

 الصمام الخانق

مدمج

مرشح جيبي

مدمج

وحدة مكثف( انخفاض الجهد)

اختياري، خارجي

كبح ترانزستور

اختياري، مدمج

كبح المقاوم

اختياري، خارجي

عداد الطاقة الكهربائية

اختياري، مدمج

جهاز توجيه  استراتيجي

اختياري، مدمج

وضع التحكم في المحركات الكهربائية

مؤكد

التطبيق البرمجي لواجهة الانسان والآلة حول الحالة العملية

• وحدة تحكم أوميكا 03 بشاشة أحادية اللون مقاس 7 بوصات، وتحكم بضغطة زر
• وحدة تحكم اوميكا 07 ب ال سي دي مع شاشة 7 بوصات وتحكم بضغطة زر ( شاشة تعمل باللمس الاختياري
• تكامل وحدة تحكم

تردد الانتاج

1.5_80 هيرتيز، في وضع التحكم للمحرك

1.5_200 هيرتيز ، في وضع التحكم لمحرك المغناطيس الدائم

1.5_600 هيرتيز في وضع تحكم المغناطيس الدائم عالي السرعة

تردد  التحكم في عرض الاشارة الكهربائية

تصل الى 8 هيرتيز حسب نوع محرك التواتر المتغير

 دقة صيانة السرعة(ثابت

+/-10% من السرعة المقدرة في نظام الحلقة المفتوحة

نوع التحكم

 التحكم في المتجهات في نظام الحلقة المفتوحة من دون التغذية الراجعة  للسرعة (ل محرك المغناطيس الدائم)

التحكم القياسي: بناء على مميزات الجهد/ع/ف التردد ( للمحركات الحثية

انذار ضوئي

العمل، الانتظار ، التوقف

جهد تحكم المشغل

 اختيار

10 فولت تيار مستمر،+/-20% تيار لا يزيد عن 30 مللي امبير

24 فولت، 300 مللي امبير

• 110/220 فولت، 10 امبير لتوصيل المستهلكين الخارجيين

رقم الذكاء الاصطناعي

افتراضي 2، ملحق اختياري +8

نوع الذكاء الاصطناعي

قابل للبرمجة 4.20 مللي امبير، 0..5 مللي امبير،0.10 فولت( مرجع تردد/ ادخال تناظري متعدد الوظائف

رقم من معيار المواصفات القياسية

افتراضي، ملحق اختياري +4 او اكثر 2

نوع من معيار المواصفات القياسية

فولت، مقاومة الادخال

4كيلو اوم

عدد الانتاجات التناظرية

الخيار، 4 او اكثر قابلة للبرمجة 4..20ميللي امبير، 0..5 ميللي امبير، 0..10 فوات

عدد انتاجات الترحيل

8 الخيار

معدل التسارع والتباطؤ

• خطي،من 0.1 هرتز/ثانية
• وضع البرنامج مع وقت قابل للتعديل للوصول الى تردد معين

العزل

عزل كلفاني بين الطاقة ودوائر المستخدم

مقاومة العزل

>  موهم

نوع الحماية

• حماية التيار الزائد
• درجة حرارة تبديل الطاقة (ترانزستور)
• أقصى وأدنى درجة. جهد في برنامج التيار المستمر

منفذ الاتصالات

مودباص

الواجهة المادية

• 2-سلك-485/232 لمودباص افتراضيا    RS

ايثرنت(اختياري) للاتصال بنظام التحكم التلقائي

• سلك موباص للاتصال بنظام القياس العميق  RS- 458/232

انتقال الاطار

مودباص وحدة التحكم عن بعد

تصل الى 115200 نقطة اساسية

 تنسيق البيانات

8بت،1 توقف بت ، لا تكافئ

عدد المعالجات

 1...255 معالج لمودباص

 طريقة الوصول

مستبع

حماية السياج

رقم حماية الجهاز20(داخلي) نيما 3آر

مادة السياج

الكربون الصلب

درجة حرارة التشغيل

درجة مئوية.+ 60 درجة مئوية(-60 درجة مئوية اختياري)

الرطوية النسبية

95%

نوع التبريد

تكييف هواء
