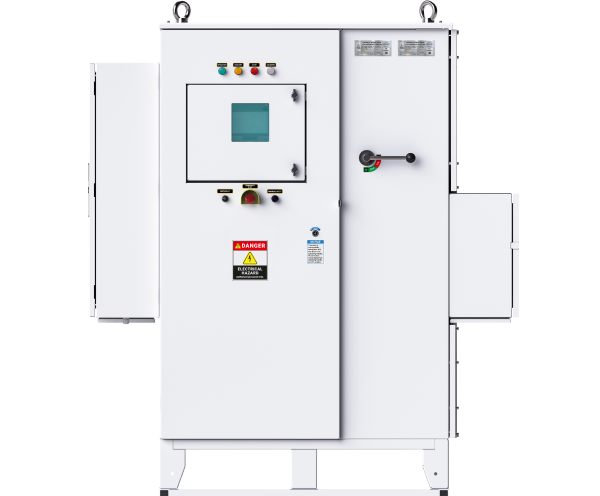

Triol AK06 Line CP

مزود الطاقة

3×380 ± 15% / 3×480 (-15% … + 10%)

50% باستمرار مع انخفاض انتاج الطاقة

65% تصل الى 500 مللي بالثانية(مع انخفاض في طاقة الانتاج)

تردد الادخال

+1 هيرتيز لمحرك التواتر المتغير مع مرشح سلبي مدمج

التيار الخارج المقدّر,أ

100 – 2000

خصائص التيار الزائد

120% من القيمة المقدرة لمدة 60 ثانية

تغيير زيادة تردد المهمة

0.1 هرتيز

الفعالية

96 %

فعالية الفلتر السلبي

>98 %

مستوى التشوه الحالي في مستوى الإدخال

 في نطاق التحميل من 25 الى 100% العملية في نطاق التحميل الممتد هو اختياري عند تحديده في الطلب>5%

الصمام الخانق

مدمج

مرشح جيبي

مدمج

وحدة مكثف( انخفاض الجهد)

اختياري،  خارجي

كبح ترانزستور

اختيار، مدمج

كبح المقاوم

اختياري، مدمج

عداد الطاقة الكهربائية

اختياري ، مدمج

جهاز توجيه  استراتيجي

اختياري، مدمج

وضع  التحكم في المحركات الكهربائية

مؤكد

التطبيق البرمجي لواجهة الانسان والآلة حول الحالة العملية

وحدة تحكم أوميكا 03 بشاشة أحادية اللون مقاس 7 بوصات، وتحكم بضغطة زر

وحدة تحكم اوميكا 07 ب ال سي دي مع شاشة 7 بوصات وتحكم بضغطة زر ( شاشة تعمل باللمس الاختياري)

تكامل وحدة تحكم الطرف الثالث

تردد الانتاج

1.5_80 هيرتيز، في وضع التحكم للمحرك

1.5_200 هيرتيز ، في وضع التحكم لمحرك المغناطيس الدائم

1.5_600 هيرتيز في وضع تحكم المغناطيس الدائم عالي السرعة

تردد  التحكم في عرض الاشارة الكهربائية

تصل الى 8 هيرتيز حسب نوع محرك السرعة المتغيرة

دقة صيانة السرعة(ثابت)

+/-10% من السرعة المقدرة في نظام الحلقة المفتوحة

نوع التحكم

التحكم في المتجهات في نظام الحلقة المفتوحة من دون التغذية الراجعة للسرعة (ل محرك المغناطيس الدائم)

التحكم القياسي: بناء على مميزات الجهد/ع/ف التردد ( للمحركات الحثية

انذار ضوئي

العمل، الانتظار، التوقف

جهد تحكم المشغل

 اختيار

10 فولت تيار مستمر،+/-20% تيار لا ييد عن 30 مللي امبير

24 فولت، 300 مللي امبير

110/220 فولت، 10 امبير لتوصيل المستهلكين الخارجيين

عدد الذكاء الاصطناعي

افتراضي 2، ملحق اختياري +8

نوع الذكاء الاصطناعي

قابل للبرمجة 4.20 مللي امبير، 0..5 مللي امبير،0.10 فولت( مرجع تردد/ ادخال تناظري متعدد الوظائف)

رقم من معيار المواصفات القياسية

افتراضي، ملحق اختياري +4 او اكثر 2

نوع المعيار في المواصفات القياسية

فولت، مقاومة الادخال

4كيلو اوم

عدد الانتاجات التناظرية

الخيار4 أو اكثر قابل للبرمجة 4.20 مللي امبير، 0.5مللي امبير،10..0 فولت

عدد انتاجات الترحيل

Option, 8الخيار،

معدلات التسارع والتباطؤ

خطي من 0.1 هيرتيز على الثانية

وضع البرنامج مع وقت قابل للتعديل للوصول الى تردد معين

عازلة

عزل جلفاني بين دارات الطاقة والمستخدم

مقاومة العزل

> موهم

نوع الحماية

حماية من التيار الزائد

درجة حرارة التشغيل

الحد الاقصى والادنى للجهد في برنامج التيار المستمر

منفذ الاتصالات

نظام مود باص

Physical interface الواجهة المادية

2-سلك-485/232 لمودباص افتراضيا    RS

ايثرنت(اختياري) للاتصال بنظام التحكم التلقائي

سلك موباص للاتصال بنظام القياس العميق  RS- 458/232

انتقال الاطار

وحدة التحكم عن بعد مود باص

تصل الى 115200 نقطة اساسية

حماية السياج

نيما 4 ونيما 4X

مادة السياج

الكربون الصلب والفولاذ المقاوم للصدأ

درجة حرارة التشغيل

-20 ° С … + 60 ° С

-20 درجة مئوية.+60 درجة مئوية

الرطوبة النسبية

100 %

نوع التبريد

نوع التبريد مبدل حراري هواء الى هواء لتبريد حجرة الطاقة، يتم اجبار الهواء على تبريد عناصر لف دارة الطاقة
