TRIOL TM01-18
ضع طلبيةفوائد مميزة
المدخرات الاستثمارية
توفير في التكاليف اثناء التكليف وتشغيل الآبار
زيادة الانتاج من خلال الجودة والحلول في الوقت المناسب
عمر خدمة أطول للمعدات الغاطسة
ضمان سلامة العاملين في موقع الآبار
عن المنتج
حل موثوق ومربح

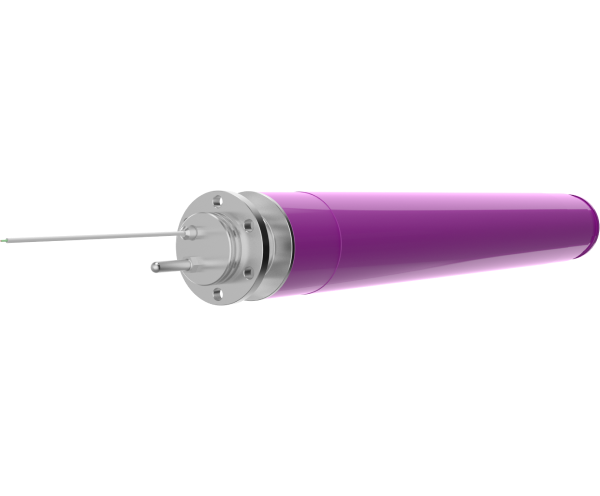

نظام قياس قاع البئر تريول TM01-18 هو حل عالي الحرارة وموثوق ومربح للأنظمة التي تعمل بالسوائل الساخنة حتى 175 درجة مئوية (347 درجة فهرنهايت) ، حيث يكون من الضروري جمع ومعالجة وعرض ونقل المقاييس الفعلية للبئر والمعدات الغاطسة ، مع ضغط في منطقة تعليق المعدات يصل إلى 40 ميجا باسكال (5800 رطل / بوصة مربعة)
الفوائد المميزة لنظام القياس العميق تريول
توفيرفي الاستثمار و التكاليف أثناء التكليف وتشغيل الآبار ، وزيادة الإنتاج من خلال حلول الجودة وفي الوقت المناسب ، وزيادة عمر خدمة المعدات الغاطسة ، وضمان سلامة الموظفين في موقع الآبار
عرض ومعالجة
- ضغط تصريف المضخة
- ضغط سحب المضخة
- درجة حرارة زيت المحرك الغاطس او درجة حرارة لف الجزء الثابت للمحرك
- تسريع اهتزاز قياس الشدة البيئية في المحور اكس وض و ز
- مقاومة العزل في الدارة "محور تصعيد-كابل مغمور_قياس الشدة البيئية"
الخصائص
المقاييس الرئيسية |
|
درجو الحراة المحيطة |
|
درجة حرارة النفط في قياس الشدة البيئية /لف الجزء الثابت لقياس الشدة |
من0 الى+ 200/250درجة مئوية(من+32الى+392/482 فهرنايت)+2 درجة مئوية(+3.6فهرنايت)، الدقة 0.01درجة مئوية(0.1 فهرنايت) |
ضغط سحب المضخة |
0-40 ميجا باسكال(0-5800 رطل/بوصة مربعة)+ 0.2 ميجا باسكال(+30 رطل / بوصة مربعة)، الدقة 0.001 ميجا باسكال(0.1رطل /بوصة مربعة) |
ضغط تصريف المضخة |
0-40 ميجا باسكال(0-5800 رطل/بوصة مربعة)+0.2 ميجا باسكال(+3رطل /بوصة)، الدقة 0.001 ميجا باسكال(0.1 رطل/بوصة) |
اهتزاز المحور اكس وض و ز |
0-30ث2/م(+5%),الدقة 0.1 ث2/م(0.001 غرام) |
مقاومة العزل"محور تصعيد خط طاقة لقياس الشدة" |
0-1000كيلو اوم(=10%)، الدقة 1 كيلو اوم/ 1000-10000 كيلو اوم+10% ، الدقة1 كيلو اوم |
وضع التشغيل (المدة) |
موسعة |
وقت تحديث البيانات |
30 ثانية |
بروتوكول اتصالات وحدة التحكم |
RS-232, Rs-485 مركز نقل البيانات موباص |
محور تصعيد بروتوكول الاتصال/ وحدة الغاطسة |
مغلق |
بروتوكول تبادل وحدة السطح/ محرك التواتر المتغير |
تريول/ تحويل |
سرعة نقل البيانات |
19200 8N1 |
خيارات اضافية
خيارات |
|
الوحدة الرقمية |
16 مدخل رقمي/ 8 مخارج رقمية |
الوحدة التناظرية |
8مخرجات رقمية |
ادم |
محول RS485/422/232 ايثرنت |
تريول محول عالي الجهد رمز الحماية 20 |
230*460*142 مم،24 كجم، رمز الحماية20، من -40 الى +60 درجة مئوية (من -40 فهرنايت الى + 140 فهرنايت) |
ترويل محول عالي الجهد رم الحماية 56 |
230*460*142 مم،24 كجم، رمز الحماية20، من -40 الى +60 درجة مئوية (من -40 فهرنايت الى + 140 فهرنايت) |
وحدة اختبار تريول |
454*324*171 مم،11كجم، رمز الحماية67، من -40 الى +55 درجة مئوية (من -40 فهرنايت الى + 131 فهرنايت) |
ضغط وحدة اختبار ترويل |
454*324*171 مم،9 كجم، رمز الحماية67، من -20 الى +60 درجة مئوية (من -4 فهرنايت الى + 140 فهرنايت) |
وصلة لمستلزمات موصلات احترافية |
يعتمد نوع المودم على منطقة التنفيذ |
