TRIOL AT24 line MP
ضع طلبيةفوائد مميزة
-20 ºC…+50 ºC
درجة حرارة التشغيل
IP21 \ IP54
الحاوية
محطة رسومية قابلة للنزع
التشغيل بدون محطة تحكم
مدمج
dV / dt قاطع دارة الإدخال ، خنق خط الإدخال ، مرشح إخراج
نظام التحكم
مستشعر الاتجاه (الحلقة المغلقة) والتحكم بدون مستشعر (الحلقة المفتوحة)
التشفير
أنواع مختلفة من التشفير المدعوم 3
معلمات المحرك
الضبط التلقائي لمعلمات المحرك مع دوران المحرك وبدونه
تعدد المهام
Master-Slave تطبيق محرك
محطة التحكم عن بعد
الرسوم البيانية العابرة
وحدات الماكرو
VFDs بدء سريع والقدرة على تبادل الإعدادات بين
عن المنتج
مجموعة واسعة من التطبيقات

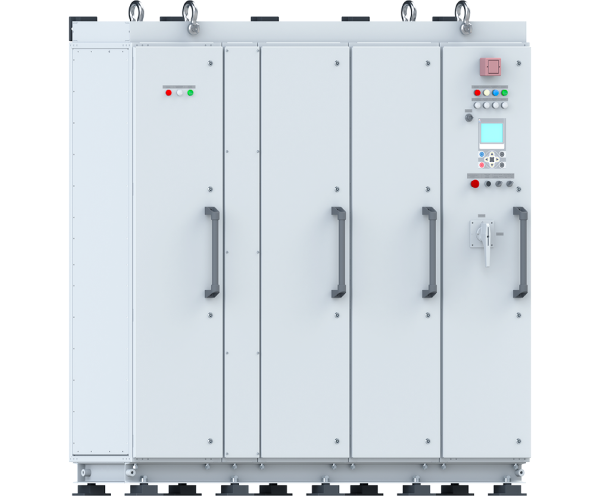

تم تصميم خط محرك التردد المتغير المعياري Triol AT24 line MP للتحكم في الأنظمة متعددة المحركات المستخدمة في المنشآت الصناعية القوية ، مثل الناقلات ، وطواحين الدرفلة ، وأجهزة الحفر ، المطورة بأبعاد مدمجة.
العلبة المحسنة للمحرك
التكوين الأساسي Triol AT24 VFD line MP هو حاوية IP21. من الممكن تقديم Triol AT24 VFD line MP إلى حاوية IP54 مع مرشح هواء خارجي مصمم وفقًا لتقنية فريدة للتشغيل الناجح في ظروف بيئية معينة إذا طلب ذلك. يتكون Triol AT24 VFD line MP من ثلاث وحدات منفصلة ، حيث يكون لكل وحدة نظام تحكم خاص بها: خزانة المعدل (الثايرستور / الصمام الثنائي أو النشط) ، خزانة العاكس ، خزانة وحدة الفرامل
الخصائص
ادخال |
|
جهد الإدخال، فولت |
3х380 / 3х480/ 3×690 (-15 % …+10 %) |
تردد الإدخال ، هرتز |
50 / 60 (-5 %…+5 %) |
إخراج |
|
التيار الخارج، أمبير |
300 … 600 |
تردد الإخراج ، هرتز |
0.5…100 |
دقة التردد ، هرتز |
0.1 |
وقت التسارع / التباطؤ ، ثانية |
1 …4000 |
خصائص التيار الزائد |
150٪ من القيمة المقدرة لمدة 60 ثانية |
الكفاءة، ٪ |
>97 |
التحكم في المحرك |
|
طرق التحكم |
V / f (فولت لكل هرتز) (5 نقاط مرجعية) تحكم ناقل بدون مستشعر (حلقة مفتوحة) التحكم في ناقلات المستشعر (حلقة مقفلة) |
تردد PWM ، كيلوهرتز |
2…10 |
مدي السرعة |
: 1100 في نظام الحلقة المفتوحة 1: 1000 في نظام الحلقة المغلقة |
دقة السرعة (ثابت) |
± 10٪ من الانزلاق الاسمي للمحرك في نظام الحلقة المفتوحة ± 0.1٪ من السرعة المقدرة في نظام الحلقة المغلقة |
دقة عزم الدوران |
± 10٪ في نظام الحلقة المفتوحة ± 5٪ في نظام الحلقة المغلق |
الكبح |
حسب التردد |
أنواع التسارع / التباطؤ |
منحنى س، خطي (3 نقاط مرجعية) |
واجهة المستخدم |
|
Terminalالمحطة |
محطة رسومية قابلة للإزالة مع طاقة حثية |
إنذار ضوئي |
"جاهز"؛ "تشغيل"؛ "قناة التحكم" ، "الدوران" |
Push buttonsأزرار الضغط |
"بدء"؛ "قف"؛ "وصول سريع" |
إشارات التحكم |
|
توريد العملاء |
10 V DC, up to 30 mA 24 V DC, up to 150 mA |
عدد المدخلات المنفصلة |
8 |
مدخلات منفصلة |
1 ديسيلتر توقف الطوارئ 8 ديسيلتر قابل للبرمجة |
نوع المدخلات المنفصلة |
24 V |
عدد مخرجات الترحيل |
1 مستشعر PTC (التبديل بمقاومة 3 كيلو أوم / 1.8) |
نوع مخرجات الترحيل |
4 |
مخرج منفصل |
250 V, 3.5 A |
عدد المدخلات التناظرية |
2 |
المدخلات التناظرية |
قابل للبرمجة 0 ... 10 فولت / 0 ... 5 مللي أمبير / 4 ... 20 مللي أمبير |
عدد المخرجات التناظرية |
1 |
المخرجات التناظرية |
قابل للبرمجة 0 ... 10 فولت / 0 ... 5 مللي أمبير / 4 ... 20 مللي أمبير |
الاتصالات |
|
الواجهة الفيزيائية |
2 سلك RS-485 لـ Modbus |
بروتوكولات الاتصال |
Modbus RTU |
انتقال الإطار |
115200 بت في الثانية بشكل افتراضي 1200-250000 بت في الثانية |
تنسيق البيانات |
8 بتات ، 1 بت توقف ، بدون تماثل |
عدد العناوين |
1 …255 for Modbus |
امكانيه الوصول |
مستبعد |
الحماية |
|
|
|
|
زيادة التيار
الحمل الزائد الحمل الناقص خسارة المرحلة اختلال التوازن الحالي تشفير الدائرة المفتوحة
|
VFD حماية |
الحمل الزائد ، السخونة الزائدة ، الجهد المنخفض لوصلة DC ، الجهد الزائد لوصلة DC ، فشل مفتاح الطاقة |
العزل |
العزل الكهربائي بين دوائر الطاقة والمستخدم |
مقاومة العزل |
>1 MQ |
التكوين |
|
قاطع دائرة |
مدمج |
خنق خط الإدخال |
مدمج |
EMC (C2) مرشح إدخال |
خيار، مدمج |
dV / dt مرشح الإخراج |
مدمج |
خنق الوضع المشترك |
خيار، مدمج |
البناء |
|
التطويق |
IP21 (IP54 by request) |
مواد الخزانات |
حديد |
التبريد |
دفع الهواء |
@ 1 m, dB(A) مستوى الضوضاء، |
<75 |
التركيب |
تركيب الحائط |
الصيانة |
جانب واحد |
مدخل الكابل |
أسفل |
ظروف التشغيل |
|
ظروف التشغيل |
داخلي ، لا هواء كاوي ومتطاير ، لا غبار |
درجة حرارة التشغيل |
-20…+50 °C (-4…+122 F) |
درجة حرارة التخزين |
-40…+60 °C (-40…+140 F) |
% الرطوبة النسبية، |
من 5 إلى 90 دون تكثيف |
الارتفاع، م |
حتى 1000 م - الطاقة المقدرة فوق 1000 م - مع انخفاض الطاقة |
Functions
- الضبط التلقائي لمعلمات المحرك (بالدوران وبدون)
- تحكم
- سلك التحكم
- سلك التحكم
- إعادة التشغيل التلقائي
- وضع الامساك أثناء الطيران
- التحكم في مجموعة المحركات
- العملية حسب التقويم
- عدادات الطاقة والكهرباء
- التشفير المدعوم - تزايدي ، مطلق ، جيب / جيب التمام
- تسارع تمرير الترددات الرنانة (3 نطاقات)
- تسجيل آخر 32 سببًا للفشل
