TRIOL AT24 Strong Drive

ضع طلبية
vfd, variable frequency drive, vfd drive, industrial automation, automation companies, low voltage

فوائد مميزة

-40 ºC…+50 ºC

درجة حرارة التشغيل

IP21 \ IP54

التطويق

محطة رسومية قابلة للنزع

التشغيل بدون محطة تحكم

DC مدخل الفيوزات ووصلة الـ

مدمج

نظام التحكم

مستشعر الاتجاه (الحلقة المغلقة) والتحكم بدون مستشعر (الحلقة المفتوحة)

التشفير

أنواع مختلفة من التشفير المدعوم 3

معلمات المحرك

الضبط التلقائي لمعلمات المحرك مع دوران المحرك وبدونه

أنظمة متعددة المحركات

Master-Slave تطبيق محرك

محطة التحكم عن بعد

الرسوم البيانية العابرة

وحدات الماكرو

VFDs بدء سريع والقدرة على تبادل الإعدادات بين

عن المنتج

حل ممتاز للمحركات القوية

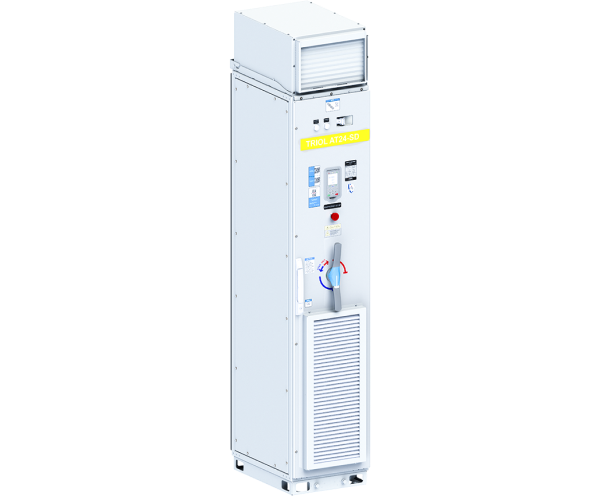

خط (AT24 line SD) ذو التردد المتغير هو حل ممتاز للمحركات القوية ويتم من خلال تركيب الأرضيّة ليسهل تثبيتها. وخط تريول AT24 VFD line SD بارة عن خزانة منخفضة العرض وعالية مع تصميم وحدة ومجموعة واسعة من الخيارات المدمجة. وتسمح خلية طاقة قابلة للنزع من خط التريول عالي القدرة (AT24 VFD line SD) يسمح بإجراء أعمال الإصلاح دون تفكيك الخزانة بأكملها. فإن نظاما مريحا ومتقنا لرفع الخلايا الكهربائية ويسمح بتركيبه بسهولة. تسمح مرشحات الهواء التي يمكن نزعها بسهولة بإجراء الصيانة الدورية في دقائق دون التوقف وفصل التيار الكهربائي للإمداد من تريول AT24 VFD line SD حاوية IP54 اختيارية.

مجموعة واسعة من التطبيقات

يتوفر تطبيق Master-Slave drive لخط Triol AT24 VFD SD للتشغيل في الأنظمة متعددة المحركات. للقوى 500..800 كيلو واط (680 ... 1080 حصان) عند 380/480 فولت و 1000. 1600 كيلو واط (1360 ... 2175 حصان) عند 690 فولت ، يتم استخدام اتصال متوازي لخطي Triol AT24 VFD SD. تم تجهيز Triol AT24 VFD line SD اختياريًا بمحطة رسومية للتحكم اللاسلكي قابلة للإزالة مع مصدر الحث. من الممكن التحكم في العديد من VFDs. تم تصميم AT24 SD للتحكم في المضخات وأنظمة التكييف والعوادم والضواغط والناقلات والكسارات والخلاطات والمطاحن والمطاحن وطواحين الدرفلة وأجهزة الحفر.

وحدات إضافية مختلفة

ويعتبر إعداد AT24 SD والتحكم فيه أمرًا سهلاً بسبب استخدام: محول وايفاي مع معالج تريول خطوة بخطوة عبر الهاتف الذكي ، وبرنامج الخدمة تريول درايف للكمبيوتر الشخصي ، ومحطة التحكم عن بعد مع الرسوم البيانية العابرة. وتعمل الوحدات الإضافية المختلفة لنظام التحكم VFD على توسيع قدرات التحكم في العملية.

الخصائص

إدخال

جهد الإدخال، فولت

3х380 / 3х480/ 3x690 (-15 % ...+10 %)

تردد الإدخال ، هرتز

50 / 60 (-5 %...+5 %)

إخراج

التيار الخارج، أمبير

176 ...1600

تردد الإخراج ، هرتز

0...400

دقة التردد ، هرتز

0.1

وقت التسارع / التباطؤ ، ثانية

1 ...4000

خصائص التيار الزائد

150 %من القيمة المقدرة لمدة 60 ثانية

التحكم في المحرك

طرق التحكم

V / f (فولت لكل هرتز) (5 نقاط مرجعية) تحكم ناقل بدون مستشعر (حلقة مفتوحة) التحكم في ناقلات المستشعر (حلقة مغلقة)

  ، كيلوهرتز PWM تردد

2...10

مدي السرعة

1: 100 في نظام الحلقة المفتوحة 1: 1000 في نظام الحلقة المغلقة

دقة السرعة (ثابت)

± 10٪ من الانزلاق الاسمي للمحرك في نظام الحلقة المفتوحة ± 0.1٪ من السرعة المقدرة في نظام الحلقة المغلقة

دقة عزم الدوران

± 10٪ في نظام الحلقة المفتوحة ± 5٪ في نظام الحلقة المغلقة

الكبح

 حسب التردد

أنواع التسارع / التباطؤ

منحنى س، خطي (3 نقاط مرجعية)

واجهه المستخدم

المحطة

محطة رسومية قابلة للنزع مع قدرة حث

إنذار ضوئي

"جاهز"؛ "تشغيل" ؛ "خطأ" ، "قناة التحكم"

أزرار الضغط

"بداية"؛ "قف"؛ "البرنامج" ، مفاتيح التنقل

إشارات التحكم

توريد العملاء

10 V DC, up to 30 mA 24 V DC, up to 150 mA

عدد المدخلات المنفصلة

8

مدخلات منفصلة

1 Dl Emergency Stop 8 Dl programmable

نوع المدخلات المنفصلة

24 V

1 ديسيلتر توقف الطوارئ 8 ديسيلتر قابل للبرمجة

مدخلات الاستشعار


1 مستشعر PTC (التبديل بمقاومة 3 كيلو أوم / 1.8)

عدد مخرجات الترحيل

4

نوع مخرجات الترحيل

250 V, 3.5 A

عدد المدخلات التناظرية

2

المدخلات التناظرية

قابل للبرمجة 0 ... 10 فولت / 0 ... 5 مللي أمبير / 4 ... 20 مللي أمبير

 المخرجات التناظرية

1

 المخرجات التناظرية

قابل للبرمجة 0 ... 10 فولت / 0 ... 5 مللي أمبير / 4 ... 20 مللي أمبير

الاتصالات

الواجهة الفيزيائية

2 سلك RS-485 لـ Modbus

بروتوكولات الاتصال

Modbus RTU

انتقال الاطار

115200 بت في الثانية بشكل افتراضي 1200-250000 بت في الثانية

 تنسيق البيانات

8 بتات ، 1 بت توقف ، بدون تماثل

عدد العناوين

1...255 for Modbus

وصول

مستبعد

الحماية

حماية التوريد

خسارة المرحلة، خطأ تسلسل المرحلة

حماية المحرك

زيادة التيار

الحمل الزائد

الحمل الناقص

خسارة المرحلة

اختلال التوازن الحالي

تشفير الدائرة المفتوحة

مقاومة المكابح للدائرة المفتوحة


VFDحماية

الحمل الزائد ، السخونة الزائدة ، الجهد المنخفض لوصلة DC ، الجهد الزائد لوصلة DC ، فشل مفتاح الطاقة

العزل

العزل الكهربائي بين دوائر الطاقة والمستخدم

التكوين

قاطع دائرة

مدمج

DC-link

مدمج

 خنق خط الإدخال

خيار ، مدمج ، وضع مجموعة بدلا من DC-link

IGBT- chopper الكبح

خيار، مدمج

مرشح إدخال EMC (C2)

خيار، مدمج

dV / dt مرشح الإخراج

380/480 V

Up to 400 kW: option, built-in From 500 kW: built-in

690 V

Up to 800 kW: option, built-in From 1000 kW: built-in

المعدات الاختيارية

إدخال مرشح التوافقي السلبي

خيار، خارجي، حسب الطلب

مقاومات الكبح

خيار، خارجي، حسب الطلب

مرشح جيب زاوية الإخراج

خيار، خارجي، حسب الطلب

آلية لرفع خلايا الطاقة

خيار، خارجي، حسب الطلب

ظروف التشغيل

ظروف التشغيل

داخلي ، لا هواء كاوي ومتطاير ، لا غبار

درجة حرارة التشغيل

-40...+50 °C (-40...+122 °F)

درجة حرارة التخزين

-50...+60 °C (-58...+140 °F)


%   الرطوبة النسبية،

من 5 إلى 90 دون تكثيف

الارتفاع، م

حتى 1000 م - الطاقة المقدرة فوق 1000 م - مع انخفاض الطاقة

البناء

درجة حماية الإغلاق

IP21 or IP54

مواد الحاوية

حديد

التبريد

دفع الهواء

@ 1 m, dB(A) مستوى الضوضاء،

<75

التركيب

تركيب الحائط

الصيانة

جانب واحد
